Thiết bị đo nội trở pin ắc quy Uni-T UT677A+

Thiết bị đo nội trở pin, ắc quy UNI-T UT677A+

UNI-T UT677A+ là phiên bản nâng cấp của UT677A, được thiết kế để đo nội trở, điện áp và đánh giá tình trạng pin/ắc quy với độ chính xác cao. Thiết bị sử dụng phương pháp đo AC 4 cực (Kelvin) 1 kHz, giúp loại bỏ ảnh hưởng của điện trở tiếp xúc, phù hợp cho bảo trì và kiểm tra pin Lithium, ắc quy chì-axit, UPS, hệ thống lưu trữ năng lượng (ESS), viễn thông và trung tâm dữ liệu

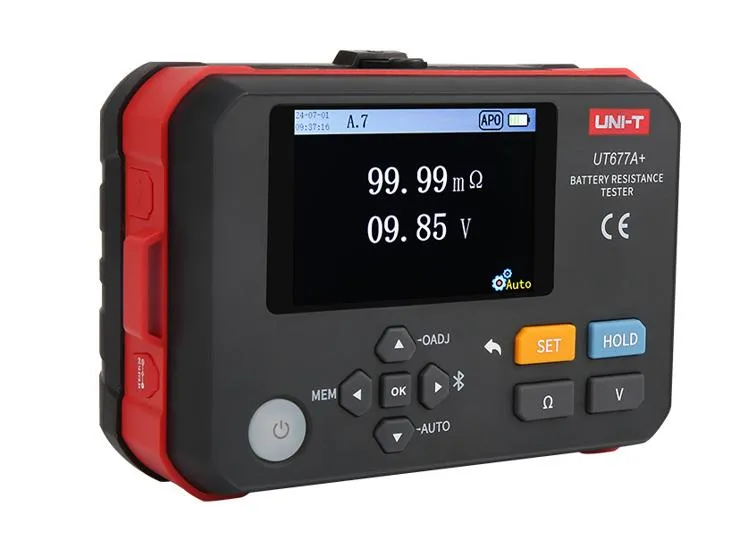

UNI-T UT677A+

Ưu điểm và Tính năng nổi bật UNI-T UT677A+

Ưu điểm UT677A+

Độ phân giải tới 1 µΩ.
Đo nhanh chỉ khoảng 200 ms.
Hỗ trợ Bluetooth và kết nối máy tính.
Có khả năng đo điện áp đầu vào đến 120 VDC, cao hơn phiên bản UT677A.
Thiết kế nhỏ gọn, phù hợp cả phòng thí nghiệm và hiện trường

Tính năng UT677A+

Đo chính xác nội trở của pin và ắc quy bằng công nghệ Kelvin 4 dây.
Đo điện áp của nhiều loại pin và ắc quy.
Hỗ trợ:
Ắc quy chì-axit (VRLA, AGM, GEL)
Pin Lithium-ion
Pin LiFePO₄
Các loại pin sạc khác
Đánh giá nhanh tình trạng PASS / WARNING / FAIL.
Chống nhiễu tự động (920–1080 Hz).
Truyền dữ liệu qua Bluetooth.
Kết nối máy tính bằng USB Type-C.
Giữ dữ liệu tự động hoặc thủ công.
Tự động tắt nguồn khi không sử dụng.

Ứng dụng Máy kiểm tra pin, ắc qui UT677A+

Kiểm tra hệ thống UPS.
Bảo trì ngân hàng ắc quy tại trung tâm dữ liệu.
Kiểm tra pin lưu trữ năng lượng mặt trời.
Kiểm tra pin xe điện, xe nâng.
Kiểm soát chất lượng trong sản xuất pin.
Bảo trì hệ thống viễn thông và trạm BTS

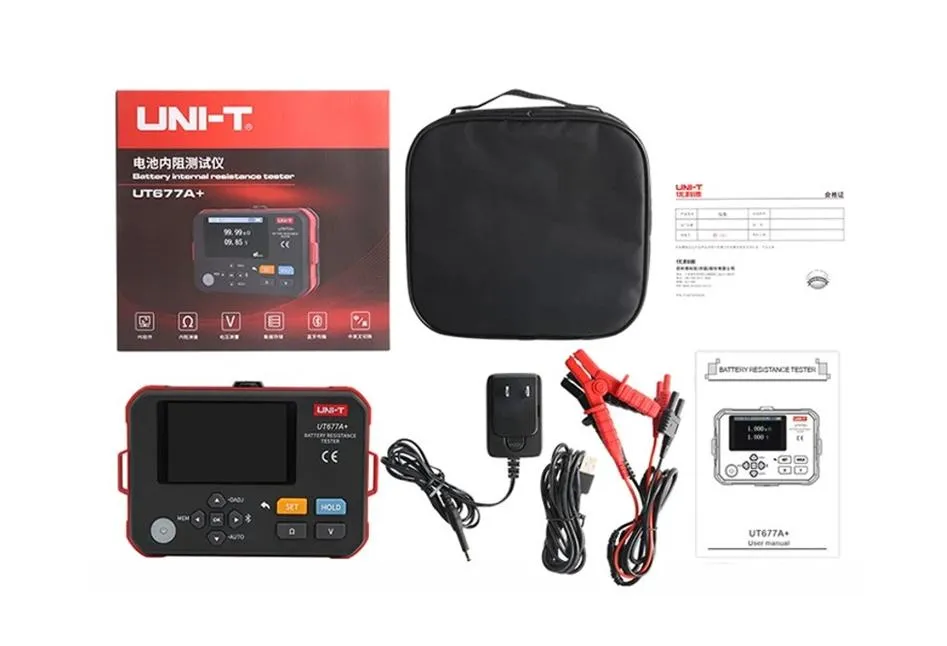

Phụ kiện tiêu chuẩn

Máy UT677A+
Bộ que đo Kelvin 4 dây
Pin Li-ion tích hợp
Cáp USB Type-C
Hộp đựng
Hướng dẫn sử dụng

(Phụ kiện có thể thay đổi theo từng thị trường hoặc nhà phân phối.)

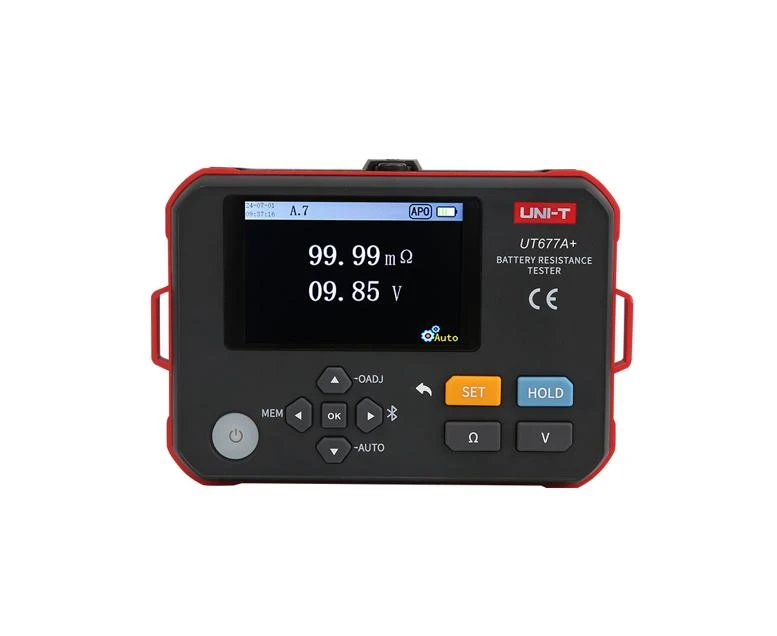

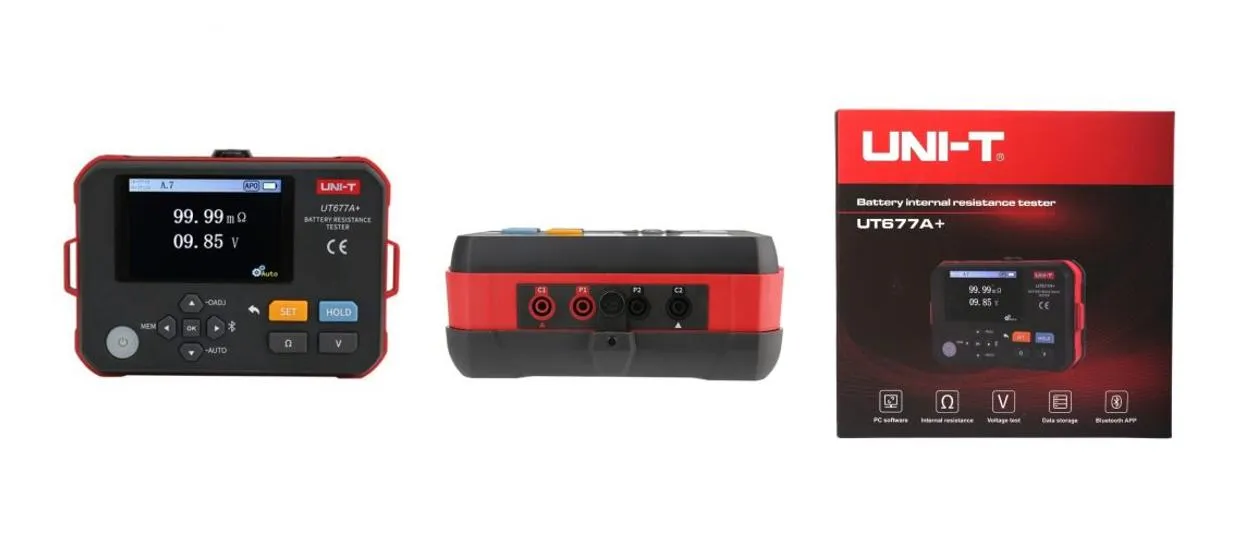

UNI-T UT677A+ chính hãng

Hướng dẫn sử dụng nhanh Máy đo nội trở pin ắc qui UNI-T UT677A+

1. Chuẩn bị trước khi đo

Sạc đầy pin của máy.
Kiểm tra đầu kẹp Kelvin 4 dây sạch, không bị oxy hóa.
Tắt hoặc giảm tải của hệ thống nếu điều kiện cho phép để tăng độ ổn định kết quả.
Đảm bảo điện áp của ắc quy nằm trong giới hạn cho phép của thiết bị.

2. Kết nối que đo

Máy sử dụng que đo Kelvin 4 dây:

Hai dây cấp dòng (SOURCE)
Hai dây đo điện áp (SENSE)

Kẹp đúng cực:

Kẹp đỏ → Cực (+)
Kẹp đen → Cực (−)

Lưu ý: Hai đầu tiếp xúc phải kẹp trực tiếp lên cọc ắc quy, không kẹp lên bu lông bị sơn hoặc bề mặt bị oxy hóa để tránh sai số.

3. Bật máy

Nhấn nút Power khoảng 2 giây.
Màn hình hiển thị:
Nội trở (mΩ)
Điện áp (V)
Nhiệt độ (nếu gắn cảm biến)
Trạng thái PASS / WARNING / FAIL

4. Thiết lập trước khi đo

Vào SET để cài đặt:

Ngưỡng PASS/WARNING/FAIL
Đơn vị hiển thị
Ngày giờ
Độ sáng màn hình
Tự động tắt nguồn
Bluetooth
Bộ nhớ lưu dữ liệu

Các cài đặt này sẽ được lưu cho những lần sử dụng tiếp theo.

5. Hiệu chuẩn dây đo (Zero)

Thực hiện khi:

Thay dây Kelvin
Dùng dây nối dài
Muốn đạt độ chính xác cao

Các bước:

Chập bốn đầu kẹp Kelvin với nhau.
Nhấn ZERO.
Chờ máy báo hoàn tất.
Bắt đầu đo.

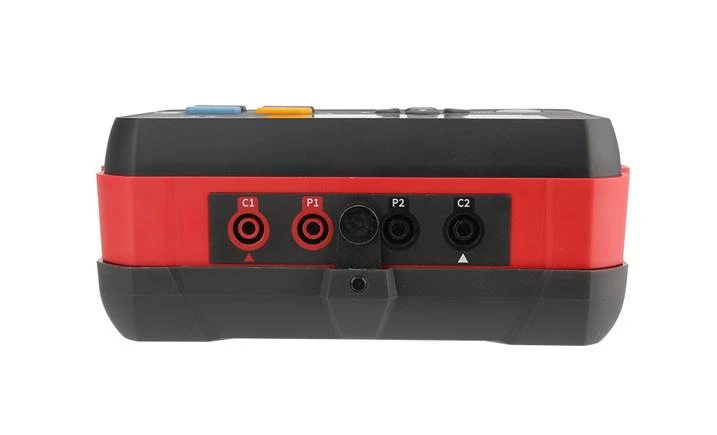

Hình ảnh thực tế: UNI-T UT677A+

6. Đo nội trở ắc quy

Kẹp đúng cực (+) và (−).
Chờ khoảng 2 giây để giá trị ổn định.
Màn hình hiển thị:
Nội trở (mΩ)
Điện áp (V)
Đánh giá PASS/WARNING/FAIL

Máy sử dụng phương pháp đo AC 1 kHz 4 cực, giúp giảm ảnh hưởng của điện trở tiếp xúc và cho kết quả ổn định.

7. Lưu kết quả

Có hai chế độ:

Auto Save: tự động lưu sau mỗi lần đo.
Manual Save: nhấn nút SAVE để lưu.

Bộ nhớ có thể lưu nhiều kết quả đo để xem lại hoặc xuất sang máy tính.

8. Xem dữ liệu đã lưu

Nhấn READ hoặc MEMORY.
Dùng phím ▲▼ để chuyển giữa các bản ghi.
Có thể xóa từng bản ghi hoặc xóa toàn bộ dữ liệu trong menu.

9. Kết nối máy tính

Kết nối bằng cáp USB Type-C.
Mở phần mềm UNI-T trên máy tính.
Chọn Upload Data để tải dữ liệu.
Có thể lưu dưới dạng Excel hoặc in báo cáo (tùy phần mềm).

10. Kết nối Bluetooth

Bật Bluetooth trong menu.
Mở ứng dụng UNI-T trên điện thoại.
Ghép nối thiết bị.
Theo dõi và lưu dữ liệu trực tiếp.

11. Ý nghĩa kết quả

Hiển thị: Ý nghĩa
PASS: Ắc quy hoạt động tốt
WARNING: Nội trở tăng, nên theo dõi
FAIL: Nội trở cao hoặc điện áp thấp, nên kiểm tra hoặc thay thế

Ngưỡng PASS/WARNING/FAIL có thể được người dùng thiết lập phù hợp với từng loại ắc quy.

12. Lưu ý khi sử dụng

Không đo vượt quá điện áp tối đa mà thiết bị cho phép.
Không đo trên mạch AC.
Không chạm tay vào phần kim loại của đầu kẹp khi đang đo.
Vệ sinh đầu kẹp Kelvin định kỳ để đảm bảo tiếp xúc tốt.
Sạc pin khi biểu tượng pin yếu xuất hiện.
Nếu không sử dụng trong thời gian dài, nên sạc lại khoảng mỗi 3 tháng để bảo vệ pin.

Mẹo để đo UNI-T UT677A+ chính xác

Đo khi nhiệt độ ắc quy ổn định (khoảng 20–30 °C).
Lau sạch cọc ắc quy trước khi kẹp.
Không lắc hoặc di chuyển đầu kẹp trong khi đo.
Với hệ thống UPS hoặc chuỗi ắc quy, nên đo lần lượt từng bình và lưu dữ liệu để so sánh theo thời gian.

Thiết bị đo nội trở ắc qui UNI-T UT677A+

=> Nếu cần, tôi cũng có thể cung cấp hướng dẫn sử dụng đầy đủ bằng tiếng Việt (20–30 trang, có hình minh họa) cho UT677A+, bao gồm toàn bộ menu cài đặt, quy trình đo theo tiêu chuẩn bảo trì UPS và cách xuất báo cáo dữ liệu => bạn liên hệ sales của chúng tôi nhé!

=> Dowload Hướng dẫn sử dụng UNI-T UT677A+

So sánh chi tiết UNI-T UT677A+, UT677C và Hioki BT3554

Điểm khác biệt chính

UT677A+

Phù hợp nhất cho kiểm tra ắc quy 12V, 24V, 48V và hệ UPS dưới 71V.
Giá thành hợp lý.
Bluetooth và USB Type-C.
Nhỏ gọn, dễ mang theo.

UT677C

Toàn bộ chức năng của UT677A+.
Đo điện áp tới 1000VDC, phù hợp hệ thống:
ESS (Energy Storage)
Solar PV
Battery Rack điện áp cao
Xe điện (EV)
An toàn hơn khi làm việc với hệ thống điện áp cao.

=> Xem Thêm: Chi tiết sản phẩm và giá bán UT677C

Hioki BT3554

Thiết bị chuẩn công nghiệp của Nhật.
Khả năng chống nhiễu rất tốt, đo ổn định ngay cả khi UPS đang hoạt động.
Bộ nhớ lớn (6.000 bản ghi), phần mềm quản lý dữ liệu mạnh.
Được nhiều trung tâm dữ liệu, ngân hàng và nhà máy sử dụng làm tiêu chuẩn.

Nên chọn model nào?

Nhu cầu: Khuyến nghị
Bảo trì UPS, viễn thông, ắc quy 12–48V: UT677A+
Hệ thống pin lưu trữ năng lượng (ESS), điện mặt trời, EV điện áp cao: UT677C
Kiểm định chuyên nghiệp, yêu cầu độ ổn định và độ tin cậy cao trong môi trường công nghiệp: Hioki BT3554

Chi phí đầu tư ra sao?

UT677A+ có mức giá khoảng 8 triệu đồng, mang lại hiệu năng rất tốt so với chi phí.
UT677C thường cao hơn UT677A+ nhưng bổ sung khả năng làm việc với điện áp cao tới 1000VDC.
Hioki BT3554 có giá thường từ 30–40 triệu đồng (tùy phiên bản và phụ kiện), phù hợp khi cần tiêu chuẩn đo lường cao và sử dụng thường xuyên trong môi trường công nghiệp.
