Máy đo nội trở pin, ắc quy UNI-T UT677C (0.000mΩ -3Ω, 0.000V-120V, Bluetooth)

Máy đo nội trở pin, ắc quy UNI-T UT677C là thiết bị chuyên dụng được sử dụng để kiểm tra điện trở trong và điện áp của các loại pin sạc, ắc quy axit-chì, pin lithium và nhiều hệ thống lưu trữ năng lượng khác. Với dải đo nội trở từ 0,000 mΩ đến 3 Ω, khả năng đo điện áp lên đến 120 V DC, kết nối Bluetooth và lưu trữ dữ liệu, UNI-T UT677C là giải pháp phù hợp cho công tác kiểm tra, bảo trì và đánh giá tình trạng pin, ắc quy trong công nghiệp.

Thiết bị được ứng dụng trong bảo trì hệ thống UPS, trạm viễn thông, hệ thống điện dự phòng, dây chuyền sản xuất pin và các đơn vị kỹ thuật chuyên kiểm tra nguồn điện. Nhờ khả năng đo nhanh, màn hình màu trực quan và hỗ trợ quản lý dữ liệu, UT677C giúp kỹ thuật viên theo dõi sự thay đổi nội trở của pin để chủ động lên kế hoạch bảo trì.

Tổng quan về máy đo nội trở pin, ắc quy UNI-T UT677C

UNI-T UT677C là máy đo nội trở pin thuộc thương hiệu UNI-T, được thiết kế để đo hai thông số quan trọng của pin và ắc quy là điện trở trong và điện áp đầu cực.

Trong quá trình sử dụng, pin và ắc quy có thể bị lão hóa, suy giảm khả năng lưu trữ năng lượng hoặc tăng nội trở do nhiều yếu tố như nhiệt độ, chu kỳ sạc xả và điều kiện vận hành. Việc đo điện áp đơn thuần đôi khi không đủ để nhận biết tình trạng suy giảm này. Do đó, đo nội trở là phương pháp hữu ích để theo dõi tình trạng pin trong quá trình bảo trì.

UNI-T UT677C sử dụng phương pháp đo điện trở xoay chiều AC 1 kHz với kỹ thuật đo bốn đầu cực, kết hợp công nghệ giảm nhiễu để nâng cao độ ổn định của kết quả. Máy có thể thực hiện phép đo nhanh, lưu kết quả và truyền dữ liệu sang máy tính hoặc thiết bị di động thông qua các kết nối được hỗ trợ.

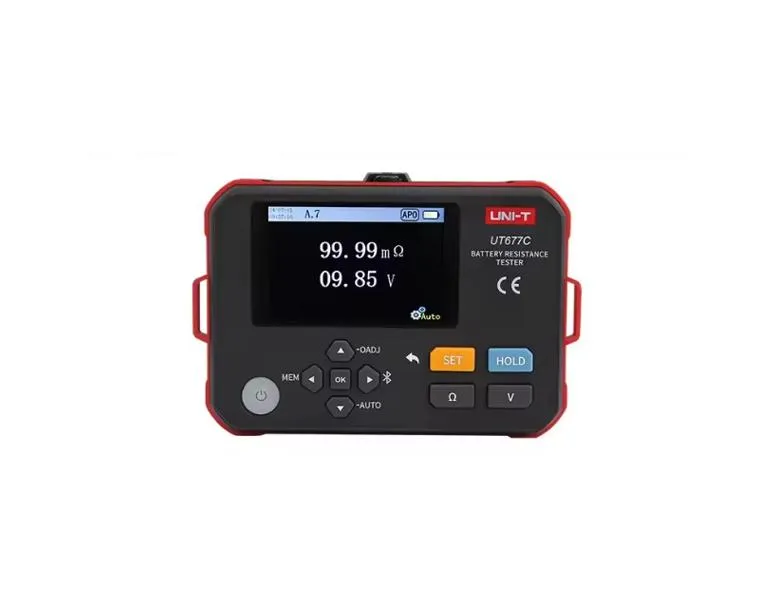

UNI-T UT677C – Đo nội trở và điện áp pin chính xác

Thông tin sản phẩm:

Tên sản phẩm: Máy đo nội trở pin, ắc quy.

Thương hiệu: UNI-T.

Model: UT677C.

Chức năng chính: Đo nội trở và điện áp pin, ắc quy.

Dải đo nội trở: 0,000 mΩ đến 3 Ω.

Dải đo điện áp: 0,000 V đến ±120,0 V.

Màn hình: LCD màu 3,5 inch.

Kết nối dữ liệu: USB Type-C và Bluetooth.

Nguồn cấp: Pin lithium 11,1 V, dung lượng 2600 mAh.

Các thông số trên được tổng hợp theo tài liệu sản phẩm của UNI-T.

Ưu điểm nổi bật của máy đo nội trở pin UNI-T UT677C

1. Đo nội trở pin với độ phân giải cao

Nội trở là thông số quan trọng giúp đánh giá sự thay đổi về đặc tính điện của pin và ắc quy. UNI-T UT677C có bốn thang đo nội trở, từ vùng milliohm thấp đến 3 Ω, giúp thiết bị đáp ứng nhiều nhu cầu kiểm tra khác nhau.

Độ phân giải thấp nhất đạt 1 µΩ, phù hợp cho việc theo dõi sự thay đổi nội trở ở những loại pin có điện trở trong nhỏ.

Thiết bị có thể hỗ trợ kiểm tra pin mới, so sánh các bình trong cùng một bộ ắc quy hoặc theo dõi xu hướng tăng nội trở sau thời gian vận hành.

2. Đo điện áp pin lên đến 120 V DC

Ngoài nội trở, UT677C còn đo điện áp đầu cực với dải đo lên đến 120 V DC.

Tính năng này giúp kỹ thuật viên thu thập đồng thời hai thông số cần thiết trong quá trình kiểm tra pin. Chẳng hạn, khi bảo trì hệ thống ắc quy nối tiếp, người dùng có thể kiểm tra điện áp của từng bình và kết hợp kết quả nội trở để phát hiện những bình có biểu hiện bất thường.

Cần lưu ý rằng giới hạn 120 V DC là điện áp tối đa giữa hai đầu đo của thiết bị, không phải giới hạn điện áp của từng loại pin riêng biệt trong mọi cấu hình sử dụng.

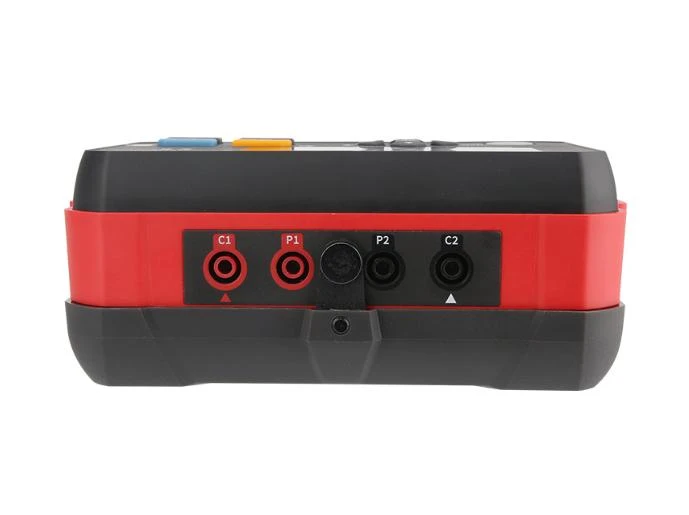

3. Công nghệ đo bốn đầu cực

UNI-T UT677C sử dụng phương pháp đo bốn đầu cực AC 1 kHz. Phương pháp này giúp giảm ảnh hưởng của điện trở dây dẫn và tiếp xúc lên kết quả đo so với cách đo điện trở hai dây thông thường.

Đây là ưu điểm đáng chú ý khi kiểm tra các giá trị nội trở rất nhỏ, bởi điện trở tiếp xúc tại đầu cực có thể ảnh hưởng đáng kể đến kết quả nếu phương pháp đo không phù hợp.

Để đạt kết quả ổn định, người dùng vẫn cần vệ sinh đầu cực, bảo đảm tiếp xúc chắc chắn và thực hiện thao tác đo đúng hướng dẫn.

4. Khả năng giảm nhiễu trong môi trường công nghiệp

Khi đo pin trong hệ thống điện dự phòng, UPS hoặc các môi trường có thiết bị điện hoạt động, tín hiệu nhiễu có thể ảnh hưởng đến phép đo.

UT677C có chức năng tránh tần số nhiễu và tự động điều chỉnh tần số trong khoảng 920–1080 Hz. Tính năng này hỗ trợ giảm ảnh hưởng của một số nguồn nhiễu đến kết quả đo.

Thiết bị cũng được thiết kế để đo nội trở bằng tín hiệu AC mà không yêu cầu dòng điện một chiều đáng kể đi vào máy đo. Tuy nhiên, cần tuân thủ hướng dẫn của nhà sản xuất và quy trình an toàn khi đo trên hệ thống đang vận hành.

5. Màn hình màu trực quan, dễ sử dụng

Máy được trang bị màn hình màu 3,5 inch với độ phân giải 480 × 320 pixel. Các thông tin đo được hiển thị trực quan, giúp người sử dụng dễ quan sát nội trở, điện áp và trạng thái đánh giá.

Thiết kế cầm tay cùng kích thước tương đối gọn giúp kỹ thuật viên thuận tiện mang theo khi kiểm tra pin tại nhà máy, phòng kỹ thuật, trạm viễn thông hoặc phòng bảo trì.

6. Đánh giá PASS, WARNING và FAIL

UT677C cho phép cài đặt trước ngưỡng đánh giá để phân loại kết quả theo ba trạng thái:

PASS: Kết quả nằm trong giới hạn chấp nhận đã thiết lập.

WARNING: Kết quả đạt vùng cảnh báo theo ngưỡng cài đặt.

FAIL: Kết quả vượt giới hạn đánh giá đã thiết lập.

Tính năng này giúp giảm thời gian xem xét từng kết quả khi kiểm tra số lượng lớn pin hoặc ắc quy.

Các ngưỡng đánh giá cần được xây dựng theo hướng dẫn của nhà sản xuất pin, dữ liệu ban đầu và điều kiện vận hành thực tế. Không nên sử dụng một ngưỡng chung cho tất cả loại pin.

7. Lưu trữ dữ liệu và kết nối Bluetooth

Máy có bộ nhớ lưu được 500 bộ dữ liệu đo. Người dùng có thể giữ kết quả thủ công hoặc sử dụng chức năng giữ dữ liệu tự động theo thiết lập của thiết bị.

Thông qua cổng USB Type-C, dữ liệu có thể được chuyển sang máy tính để phục vụ việc lưu trữ và lập báo cáo. Kết nối Bluetooth hỗ trợ trao đổi dữ liệu với thiết bị di động tương thích.

Đối với doanh nghiệp thường xuyên kiểm tra hệ thống ắc quy, khả năng lưu trữ dữ liệu giúp so sánh kết quả giữa các lần bảo trì, theo dõi xu hướng nội trở và quản lý hồ sơ kỹ thuật thuận tiện hơn.

=> Xem thêm: Bảng giá Thiết bị kiểm tra pin, ắc quy UNI-T

Ứng dụng của máy đo nội trở pin, ắc quy UNI-T UT677C

1. Kiểm tra hệ thống ắc quy UPS

UPS thường sử dụng nhiều bình ắc quy để cung cấp nguồn dự phòng khi mất điện. Một bình suy giảm chất lượng có thể ảnh hưởng đến hiệu quả hoạt động của cả bộ ắc quy.

UNI-T UT677C hỗ trợ kiểm tra nội trở và điện áp từng bình, giúp kỹ thuật viên nhận diện những bình có thông số khác biệt so với các bình còn lại. Qua đó, doanh nghiệp có thêm cơ sở để lên kế hoạch bảo trì hoặc kiểm tra chuyên sâu.

2. Bảo trì ắc quy tại trạm viễn thông

Các trạm viễn thông cần duy trì nguồn điện dự phòng để bảo đảm hệ thống hoạt động ổn định. Việc kiểm tra định kỳ nội trở và điện áp giúp theo dõi tình trạng ắc quy trong suốt quá trình sử dụng.

UT677C phù hợp cho công tác kiểm tra tại hiện trường nhờ thiết kế cầm tay, thời gian đo nhanh và khả năng lưu dữ liệu.

3. Kiểm tra pin lithium và hệ thống lưu trữ năng lượng

Pin lithium được sử dụng trong nhiều thiết bị điện tử, bộ pin công nghiệp và hệ thống lưu trữ năng lượng. Đo nội trở có thể giúp đánh giá xu hướng suy giảm điện học của pin khi kết hợp với các thông số khác.

UT677C hỗ trợ đo nội trở và điện áp của pin lithium. Tuy nhiên, kết quả nội trở riêng lẻ không đủ để xác định chính xác dung lượng còn lại hoặc trạng thái an toàn của một bộ pin lithium.

4. Kiểm tra trong sản xuất và lắp ráp pin

Trong dây chuyền sản xuất, thiết bị đo nội trở có thể được sử dụng để kiểm tra chất lượng đầu vào, kiểm tra sau lắp ráp và phân loại các cell hoặc bình ắc quy theo tiêu chí kỹ thuật.

Dữ liệu đo giúp bộ phận kiểm soát chất lượng nhận diện các sản phẩm có kết quả khác biệt và xây dựng hồ sơ kiểm tra.

5. Bảo trì hệ thống điện công nghiệp

Ngoài UPS và viễn thông, UT677C có thể hỗ trợ công tác kiểm tra tại các hệ thống sử dụng ắc quy dự phòng như trung tâm dữ liệu, phòng kỹ thuật, nhà máy và các hệ thống nguồn DC phù hợp với dải đo của máy.

UNI-T UT677C - Máy đo nội trở pin ắc quy công nghiệp

Hướng dẫn sử dụng máy đo nội trở pin UNI-T UT677C

Bước 1: Kiểm tra thiết bị

Trước khi đo, kiểm tra tình trạng máy, pin cấp nguồn, dây đo và đầu tiếp xúc. Bảo đảm dây đo được kết nối đúng cổng và không có dấu hiệu hư hỏng.

Bước 2: Chuẩn bị pin hoặc ắc quy

Xác định loại pin cần kiểm tra, điện áp danh định và điều kiện đo. Làm sạch vị trí tiếp xúc nếu cần thiết, đồng thời thực hiện các biện pháp bảo hộ phù hợp với hệ thống điện đang kiểm tra.

Bước 3: Kết nối dây đo

Sử dụng bộ dây đo phù hợp với UT677C. Đặt đầu đo đúng cực tính theo hướng dẫn của nhà sản xuất và bảo đảm tiếp xúc chắc chắn với các cực pin.

Bước 4: Thực hiện phép đo

Khởi động máy, lựa chọn chế độ đo thích hợp và tiến hành đo nội trở, điện áp. Thiết bị có thời gian đo khoảng 2 giây trong điều kiện phù hợp.

Bước 5: Đọc và đánh giá kết quả

Quan sát nội trở và điện áp hiển thị trên màn hình. Nếu sử dụng chức năng đánh giá, kiểm tra trạng thái PASS, WARNING hoặc FAIL theo ngưỡng đã cài đặt.

Bước 6: Lưu và quản lý dữ liệu

Lưu kết quả đo vào bộ nhớ máy. Khi cần lập báo cáo, sử dụng cổng USB Type-C hoặc Bluetooth cùng phần mềm, ứng dụng tương thích để chuyển dữ liệu.

Lưu ý an toàn: UT677C có giới hạn đầu vào tối đa 120 V DC giữa hai đầu đo. Không kết nối máy với nguồn AC. Khi kiểm tra hệ thống ắc quy đang vận hành, cần tuân thủ tài liệu hướng dẫn, quy trình an toàn điện và yêu cầu của đơn vị quản lý hệ thống.

Những lưu ý khi chọn mua máy đo nội trở pin, ắc quy UT677C

Trước khi lựa chọn thiết bị, người mua nên xác định rõ nhu cầu sử dụng:

Dải điện áp của pin hoặc bộ ắc quy cần kiểm tra.

Mức nội trở dự kiến và độ phân giải cần thiết.

Loại pin: axit-chì, lithium hoặc loại pin sạc khác.

Nhu cầu đo tại hiện trường hay trong dây chuyền sản xuất.

Có cần lưu trữ, xuất dữ liệu và lập báo cáo hay không.

Yêu cầu về phụ kiện đo, phần mềm và hỗ trợ kỹ thuật.

UNI-T UT677C là lựa chọn đáng cân nhắc khi cần một thiết bị đo nội trở có dải đo rộng, hỗ trợ điện áp đến 120 V DC và có khả năng quản lý dữ liệu. Nếu chỉ cần kiểm tra nhanh ắc quy ô tô 12 V để đánh giá khả năng khởi động, người dùng nên cân nhắc máy kiểm tra ắc quy chuyên dụng có chức năng đánh giá CCA và tình trạng khởi động.

=> Xem thêm bài viết: So sánh chi tiết UNI-T UT677A+, UT677C và Hioki BT3554

Câu hỏi thường gặp về UNI-T UT677C

Máy đo nội trở UNI-T UT677C dùng để làm gì?

Thiết bị dùng để đo nội trở và điện áp của pin, ắc quy, hỗ trợ đánh giá tình trạng điện học, so sánh các bình và theo dõi xu hướng thay đổi thông số qua những lần kiểm tra.

UNI-T UT677C đo được những loại pin nào?

Theo tài liệu nhà sản xuất, thiết bị hỗ trợ đo pin axit-chì, pin lithium và các loại pin khác phù hợp với phương pháp đo và giới hạn kỹ thuật của máy.

Máy có đo được ắc quy UPS không?

Có. UT677C phù hợp để kiểm tra nội trở và điện áp của các bình ắc quy trong hệ thống UPS, với điều kiện điện áp giữa hai đầu đo không vượt quá giới hạn cho phép và quy trình đo đáp ứng yêu cầu an toàn.

UNI-T UT677C có kết nối máy tính không?

Có. Thiết bị có cổng USB Type-C để chuyển dữ liệu sang máy tính thông qua phần mềm tương thích. Máy cũng hỗ trợ kết nối Bluetooth với thiết bị di động tương thích.

Máy lưu được bao nhiêu kết quả đo?

Bộ nhớ của UT677C có thể lưu tối đa 500 bộ dữ liệu đo.

Đo nội trở có xác định chính xác dung lượng pin còn lại không?

Không. Nội trở là một chỉ số hữu ích để theo dõi tình trạng pin nhưng không trực tiếp cho biết chính xác dung lượng còn lại. Để đánh giá toàn diện, cần kết hợp điện áp, lịch sử vận hành, điều kiện sạc xả và các phép thử dung lượng phù hợp.

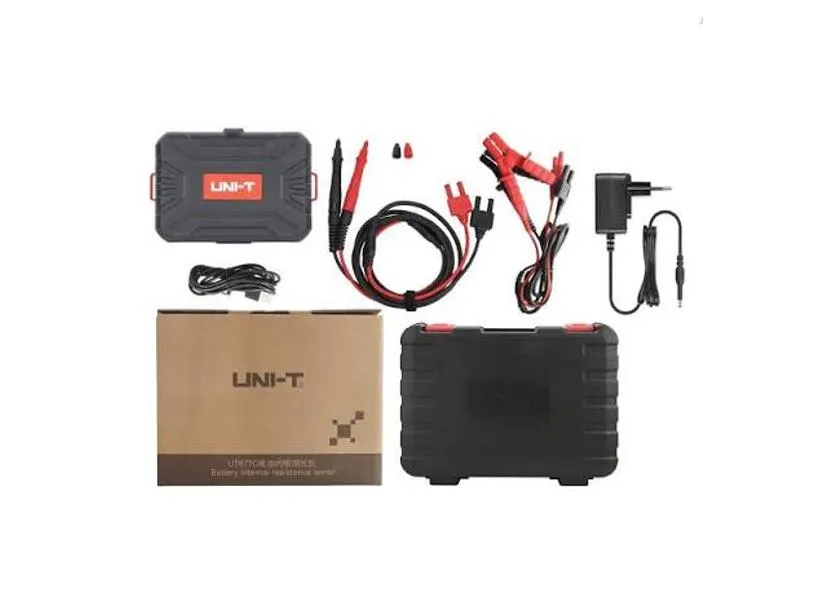

Hình ảnh thực tế UNI-T UT677C

=> Kết luận về UT677C

Máy đo nội trở pin, ắc quy UNI-T UT677C là thiết bị đo chuyên dụng dành cho kỹ thuật viên, đơn vị bảo trì và doanh nghiệp cần theo dõi tình trạng pin, ắc quy. Sản phẩm nổi bật với dải đo nội trở từ 0,000 mΩ đến 3 Ω, dải đo điện áp đến 120 V DC, phương pháp đo bốn đầu cực AC 1 kHz, khả năng giảm nhiễu và lưu trữ 500 bộ dữ liệu.

Màn hình màu, chức năng đánh giá PASS/WARNING/FAIL cùng khả năng kết nối USB Type-C và Bluetooth giúp UT677C hỗ trợ hiệu quả công tác kiểm tra, bảo trì và quản lý dữ liệu pin.

Nếu doanh nghiệp đang tìm kiếm máy đo nội trở pin UNI-T để phục vụ bảo trì UPS, trạm viễn thông, hệ thống điện dự phòng hoặc kiểm tra pin công nghiệp, UNI-T UT677C là một model đáng tham khảo.
