Đồng hồ vạn năng để bàn UNI-T UT8806E

Đồng hồ vạn năng để bàn UNI-T UT8806E là thiết bị đo điện tử chuyên nghiệp thuộc dòng đồng hồ vạn năng kỹ thuật số độ chính xác cao của UNI-T. Với độ phân giải 6½ chữ số, khả năng hiển thị tối đa 2.000.000 counts, độ chính xác điện áp DC cơ bản 0,0035% và tốc độ đọc lên đến 10.000 lần/giây, sản phẩm đáp ứng nhu cầu đo lường trong phòng thí nghiệm, nghiên cứu phát triển sản phẩm, kiểm tra linh kiện điện tử và dây chuyền thử nghiệm tự động.

Không chỉ đo điện áp, dòng điện và điện trở, UNI-T UT8806E còn hỗ trợ đo điện dung, tần số, kiểm tra diode, thông mạch và các chức năng phân tích dữ liệu. Màn hình TFT 4,3 inch, bộ nhớ lưu trữ tích hợp và các giao tiếp kết nối máy tính giúp thiết bị phù hợp với những công việc yêu cầu kết quả đo ổn định, khả năng theo dõi dữ liệu và tự động hóa phép đo.

Tổng quan về đồng hồ vạn năng để bàn UNI-T UT8806E

UNI-T UT8806E được thiết kế theo dạng để bàn, thích hợp lắp đặt cố định trên bàn kỹ thuật, bàn kiểm tra điện tử hoặc trong phòng đo lường. So với đồng hồ vạn năng cầm tay thông thường, thiết bị tập trung vào độ phân giải cao, khả năng thực hiện nhiều phép đo, lưu dữ liệu và điều khiển từ xa.
Điểm nổi bật của model này là độ phân giải 6½ chữ số, giúp hiển thị những thay đổi nhỏ của tín hiệu điện. Điều này đặc biệt hữu ích khi kiểm tra nguồn DC chính xác, đánh giá mạch điện tử, đo điện trở thấp hoặc so sánh kết quả giữa các mẫu thử.

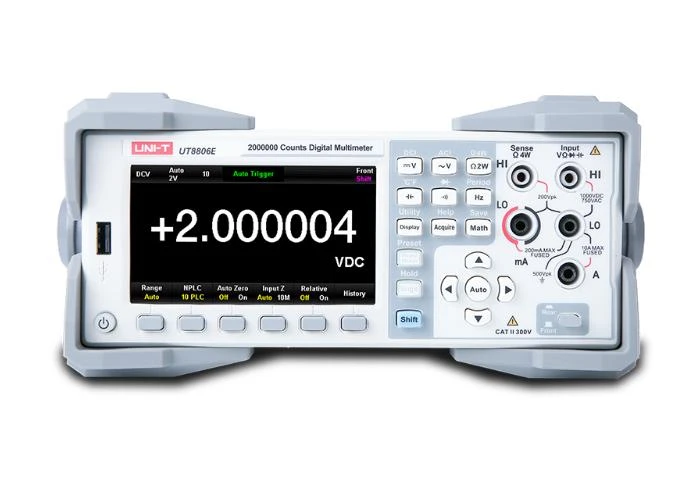

Đồng hồ vạn năng để bàn UNI-T UT8806E độ phân giải 6½ chữ số

Màn hình TFT 4,3 inch: Độ phân giải 480 × 272 pixel, hỗ trợ theo dõi kết quả đo và nhiều cách hiển thị dữ liệu.
Kết nối và điều khiển từ xa: Hỗ trợ USB Host/Device, LAN, RS-232C và GPIB tùy chọn, thuận tiện tích hợp vào hệ thống kiểm tra.

Ưu điểm nổi bật của đồng hồ vạn năng để bàn UNI-T UT8806E

1. Độ phân giải 6½ chữ số, đo điện áp DC chính xác cao

Một trong những ưu điểm đáng chú ý nhất của UNI-T UT8806E là độ phân giải 6½ chữ số và độ chính xác điện áp DC cơ bản lên đến 0,0035% trong điều kiện được quy định.

Thiết bị phù hợp với những phép đo cần phân biệt các thay đổi điện áp nhỏ, chẳng hạn như:

- Kiểm tra độ ổn định của bộ nguồn DC.
- Đánh giá mạch tham chiếu điện áp và mạch điều khiển.
- Đo kiểm bảng mạch PCB trong quá trình nghiên cứu, phát triển.
- So sánh thông số điện giữa các linh kiện hoặc sản phẩm mẫu.

Độ phân giải cao giúp quan sát giá trị chi tiết hơn, nhưng cần phân biệt giữa độ phân giải và độ chính xác thực tế. Kết quả cuối cùng vẫn phụ thuộc vào thang đo, điều kiện môi trường và tình trạng hiệu chuẩn của thiết bị.

2. Đo đa chức năng trên cùng một thiết bị

UNI-T UT8806E tích hợp nhiều phép đo điện trong một thiết bị, giúp giảm nhu cầu sử dụng nhiều đồng hồ riêng biệt khi kiểm tra mạch điện tử.

Các chức năng chính gồm:

- Đo điện áp xoay chiều AC và một chiều DC.
- Đo dòng điện AC và DC.
- Đo điện trở bằng phương pháp 2 dây hoặc 4 dây.
- Đo điện dung tụ điện.
- Đo tần số và chu kỳ tín hiệu.
- Kiểm tra thông mạch và diode.
- Hỗ trợ đo nhiệt độ với cảm biến tương thích.
Chức năng đo AC True RMS giúp đánh giá giá trị hiệu dụng của tín hiệu xoay chiều, hữu ích khi làm việc với các dạng sóng không hoàn toàn hình sin trong giới hạn đáp ứng của thiết bị.

3. Tốc độ đọc lên đến 10.000 lần/giây

Trong các ứng dụng thử nghiệm, tốc độ thu thập dữ liệu có thể ảnh hưởng đáng kể đến hiệu quả công việc. UT8806E hỗ trợ tốc độ đọc tối đa 10.000 lần/giây theo thông số nhà sản xuất.
Tính năng này hữu ích khi theo dõi sự biến đổi của điện áp hoặc tín hiệu điện trong các bài kiểm tra có yêu cầu thu thập dữ liệu nhanh. Tốc độ thực tế còn phụ thuộc vào chức năng đo, thiết lập độ phân giải và điều kiện truyền dữ liệu.

4. Màn hình TFT 4,3 inch, hiển thị dữ liệu trực quan

Màn hình TFT 4,3 inch với độ phân giải 480 × 272 pixel giúp người dùng theo dõi các kết quả đo thuận tiện hơn.

Thiết bị hỗ trợ nhiều kiểu hiển thị dữ liệu, bao gồm:

- Giá trị đo dạng số.
- Biểu đồ thanh.
- Biểu đồ xu hướng.
- Biểu đồ tần suất.
- Hiển thị kép hai kết quả đo.

Những cách trình bày này hỗ trợ người dùng nhận biết sự thay đổi của tín hiệu, so sánh các thông số và phân tích kết quả ngay trên thiết bị.

5. Đo điện trở 4 dây, hỗ trợ phép đo điện trở thấp

Khi đo điện trở thấp bằng phương pháp 2 dây, điện trở của dây đo và điện trở tiếp xúc có thể gây ảnh hưởng đến kết quả. Phương pháp 4 dây Kelvin giúp hạn chế ảnh hưởng này bằng cách tách đường cấp dòng và đường cảm nhận điện áp.

Với khả năng đo điện trở theo phương pháp 2 dây và 4 dây, UNI-T UT8806E phù hợp để kiểm tra các linh kiện có giá trị điện trở thấp, tiếp điểm điện, đường dẫn trên bo mạch và một số ứng dụng đánh giá chất lượng kết nối điện.

Đối với các phép đo điện trở rất thấp, người dùng cần lựa chọn đúng chế độ, đầu đo và quy trình đo theo hướng dẫn của nhà sản xuất.

6. Bộ nhớ lớn, hỗ trợ phân tích và lưu trữ dữ liệu

UNI-T UT8806E được trang bị bộ nhớ NAND Flash tích hợp dung lượng 32 GB theo tài liệu hãng, hỗ trợ lưu trữ dữ liệu đo và các tệp thiết lập. Thiết bị cũng hỗ trợ sử dụng USB để quản lý dữ liệu tương thích.
Đây là lợi thế cho các đơn vị cần lưu kết quả kiểm tra nhiều mẫu, theo dõi thông số qua các lần thử nghiệm hoặc xây dựng hồ sơ đo lường phục vụ kiểm soát chất lượng.

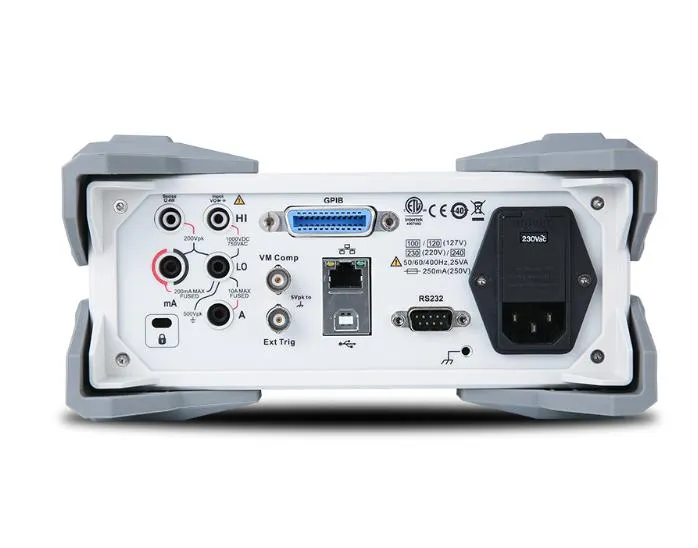

7. Kết nối máy tính và tích hợp hệ thống tự động

Thiết bị hỗ trợ các giao tiếp USB Host, USB Device, LAN và RS-232C; giao tiếp GPIB có thể là tùy chọn tùy phiên bản cấu hình.
Ngoài ra, UT8806E hỗ trợ lệnh điều khiển từ xa SCPI và phần mềm máy tính tương thích. Nhờ đó, kỹ sư có thể xây dựng quy trình đo tự động, thu thập kết quả hoặc tích hợp đồng hồ vào hệ thống kiểm tra sản phẩm.

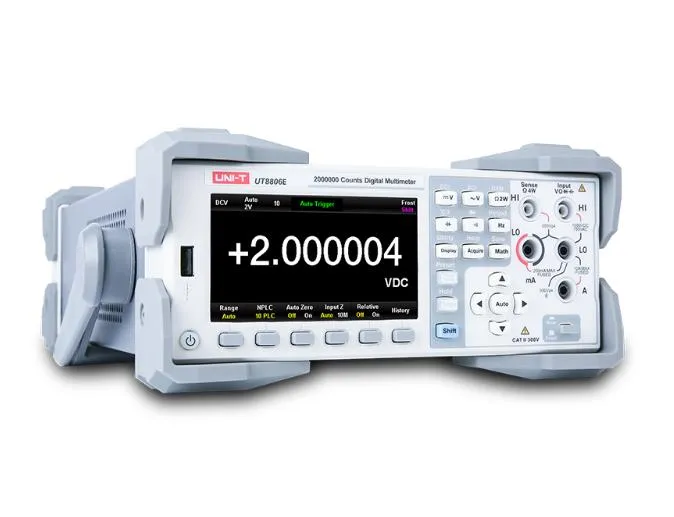

UNI-T UT8806E - đồng hồ vạn năng cho phòng thí nghiệm và kiểm tra điện tử

=> Xem thêm: Đồng hồ vạn năng cầm tay UNI-T UT89XD bán chạy

Ứng dụng của đồng hồ vạn năng UNI-T UT8806E

Phòng thí nghiệm điện tử

Dùng để đo điện áp, dòng điện, điện trở và kiểm tra các mạch điện tử cần độ phân giải cao.

Nghiên cứu và phát triển sản phẩm

Hỗ trợ đánh giá bộ nguồn, bo mạch điều khiển, mạch tham chiếu và nguyên mẫu thiết bị điện tử.

Dây chuyền kiểm tra tự động

Có thể tích hợp với máy tính và hệ thống thử nghiệm để thực hiện phép đo theo quy trình đã lập trình.

Bảo trì và kiểm tra thiết bị điện

Hỗ trợ kiểm tra linh kiện, nguồn cấp và các thông số điện trong quá trình chẩn đoán sự cố.

Các nhóm ứng dụng này phù hợp với định hướng sử dụng mà nhà sản xuất công bố cho UT8806E, gồm nghiên cứu khoa học, giáo dục, R&D, kiểm tra và bảo trì.

5. Hướng dẫn sử dụng nhanh UNI-T UT8806E

Để sử dụng thiết bị hiệu quả và hạn chế sai số, người dùng có thể thực hiện theo các bước cơ bản sau.

Bước 1: Kiểm tra và cấp nguồn

Đặt đồng hồ trên bề mặt chắc chắn, kiểm tra dây nguồn, dây đo và các đầu kết nối. Cấp nguồn theo thông số ghi trên thiết bị, sau đó bật máy và chờ thiết bị khởi động ổn định.

Bước 2: Chọn chức năng đo

Trên bảng điều khiển, lựa chọn phép đo cần thực hiện như điện áp DC, điện áp AC, dòng điện, điện trở, điện dung hoặc tần số. Kiểm tra đơn vị và thang đo trước khi kết nối với mạch cần đo.

Bước 3: Kết nối đầu đo

Sử dụng đúng cổng đầu vào và phụ kiện dành cho phép đo. Với phép đo điện trở, diode hoặc thông mạch, phải ngắt nguồn mạch trước khi thực hiện. Khi đo dòng điện, cần mắc đồng hồ nối tiếp với tải theo đúng sơ đồ đo.

Bước 4: Đọc và ghi nhận kết quả

Theo dõi kết quả trên màn hình TFT. Khi cần phân tích biến động, có thể sử dụng kiểu hiển thị biểu đồ phù hợp hoặc lưu dữ liệu theo hướng dẫn sử dụng.

Bước 5: Kết nối máy tính khi cần

Sử dụng giao tiếp USB, LAN hoặc RS-232C tương ứng với cấu hình và phần mềm hỗ trợ. Nếu cần điều khiển tự động, hãy tham khảo tài liệu lệnh SCPI của UT8806E.
Lưu ý an toàn: Không vượt quá giới hạn điện áp và dòng điện cho phép. Không đo điện trở trên mạch đang mang điện; không chuyển đổi cổng hoặc chế độ đo dòng khi đang kết nối không đúng quy trình. Với phép đo điện áp cao, cần tuân thủ hướng dẫn an toàn của nhà sản xuất.

Vì sao nên chọn UNI-T UT8806E?

UNI-T UT8806E là lựa chọn đáng cân nhắc khi người dùng cần một đồng hồ vạn năng để bàn có độ phân giải cao, nhiều chức năng và khả năng tích hợp với máy tính.

Những điểm đáng chú ý gồm:

- Độ phân giải 6½ chữ số, phù hợp các phép đo cần quan sát biến thiên nhỏ.
- Đo nhiều thông số điện trên cùng một thiết bị.
- Hỗ trợ đo điện trở 4 dây để cải thiện kết quả đo điện trở thấp.
- Màn hình đồ họa, hiển thị kép và các công cụ phân tích dữ liệu.
- Bộ nhớ tích hợp và nhiều giao tiếp phục vụ thu thập dữ liệu.
- Phù hợp với phòng R&D, phòng kiểm tra chất lượng và hệ thống thử nghiệm tự động.

Tuy nhiên, nếu nhu cầu chỉ là kiểm tra điện dân dụng hoặc sửa chữa cơ bản, một đồng hồ vạn năng cầm tay có thể kinh tế và tiện lợi hơn. UT8806E phát huy giá trị rõ nhất trong môi trường đo lường chuyên nghiệp, nơi độ phân giải, khả năng lưu dữ liệu và tự động hóa được ưu tiên.

Câu hỏi thường gặp về UNI-T UT8806E

UNI-T UT8806E có độ phân giải bao nhiêu?

Thiết bị có độ phân giải 6½ chữ số và giá trị hiển thị tối đa 2.000.000 counts.

UNI-T UT8806E đo được những thông số nào?

Thiết bị hỗ trợ đo điện áp AC/DC, dòng điện AC/DC, điện trở, điện dung, tần số, chu kỳ; đồng thời có chức năng kiểm tra diode, thông mạch và hỗ trợ đo nhiệt độ với cảm biến tương thích.

UNI-T UT8806E có kết nối máy tính không?

Có. Thiết bị hỗ trợ USB Host/Device, LAN, RS-232C và GPIB tùy chọn. Khả năng điều khiển từ xa qua SCPI giúp tích hợp thiết bị vào các quy trình đo tự động.

UNI-T UT8806E có đo điện trở 4 dây không?

Có. Thiết bị hỗ trợ phương pháp đo điện trở 2 dây và 4 dây Kelvin. Phương pháp 4 dây đặc biệt hữu ích khi cần hạn chế ảnh hưởng của dây đo và điện trở tiếp xúc trong các phép đo điện trở thấp.

UNI-T UT8806E phù hợp với đối tượng nào?

Sản phẩm phù hợp với kỹ sư điện tử, phòng nghiên cứu và phát triển, phòng thí nghiệm, bộ phận kiểm tra chất lượng và doanh nghiệp triển khai hệ thống đo tự động.

Cần lưu ý gì khi mua UNI-T UT8806E?

Nên xác nhận model, cấu hình giao tiếp, phụ kiện đi kèm, tài liệu kỹ thuật, tình trạng hiệu chuẩn và chính sách bảo hành. Nếu cần GPIB hoặc sử dụng cho hệ thống tự động hóa, hãy xác nhận rõ cấu hình trước khi đặt hàng.

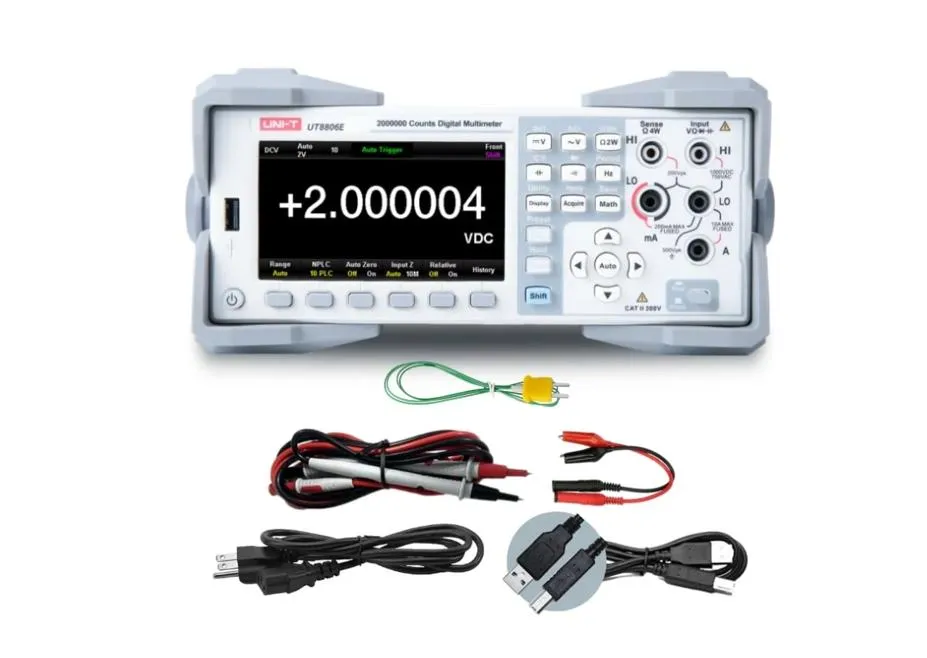

Hình ảnh thực tế UNI-T UT8806E

=> Kết luận về UT8806E

Đồng hồ vạn năng để bàn UNI-T UT8806E là thiết bị đo điện tử đa chức năng dành cho các ứng dụng yêu cầu độ phân giải cao và khả năng phân tích dữ liệu chuyên nghiệp. Với độ phân giải 6½ chữ số, tốc độ đọc tối đa 10.000 lần/giây, màn hình TFT 4,3 inch, đo điện trở 4 dây và các giao tiếp điều khiển từ xa, sản phẩm phù hợp cho công tác nghiên cứu, thử nghiệm và kiểm tra chất lượng.

Nếu doanh nghiệp đang tìm kiếm một đồng hồ vạn năng để bàn UNI-T để phục vụ phòng thí nghiệm hoặc hệ thống kiểm tra tự động, UT8806E là model đáng xem xét. Hãy lựa chọn cấu hình phù hợp với nhu cầu đo thực tế để khai thác hiệu quả các tính năng của thiết bị.
