Đồng hồ vạn năng UNI-T UT89XE (1000V; 20A; True RMS; 0.05%)

Giới thiệu Đồng hồ vạn năng UNI-T UT89XE

UNI-T UT89XE là model cao cấp nhất trong dòng UT89X, được thiết kế cho kỹ thuật viên điện, điện tử, bảo trì công nghiệp và tự động hóa. Máy hỗ trợ True RMS, đo đến 1000V AC/DC, 20A AC/DC, có LPF (Low Pass Filter), Peak Hold, MAX/MIN, đo nhiệt độ, tần số và điện dẫn nS

UNI-T UT89XE

Tính năng nổi bật UNI-T UT89XE

Độ chính xác điện áp DC lên tới ±0.05%, cao hơn nhiều đồng hồ phổ thông.
True RMS đo chính xác tín hiệu méo dạng từ biến tần, UPS và nguồn xung.
Chức năng LPF giúp đo điện áp đầu ra biến tần chính xác hơn.
Peak Hold ghi lại giá trị đỉnh tức thời.
Đo nhiệt độ bằng đầu dò K-Type đi kèm.
NCV hai mức giúp phát hiện dây có điện không cần tiếp xúc.

Phụ kiện tiêu chuẩn của UT89XE

Máy chính
Que đo
Đầu dò nhiệt K-Type
4 pin AAA
Sách hướng dẫn sử dụng

Ứng dụng UNI-T UT89XE

Bảo trì điện công nghiệp.
Kiểm tra tủ điện, MCCB, ATS.
Hệ thống biến tần, PLC, tự động hóa.
Điện lạnh, HVAC.
Điện tử và phòng thí nghiệm.

Đánh giá nhanh về UT89XE

Trong phân khúc khoảng 1–1,3 triệu đồng, máy nổi bật nhờ:

Độ chính xác cao.
True RMS thực.
Có LPF và Peak Hold.
Đo tần số tới 60MHz.
Đo điện trở tới 200MΩ.

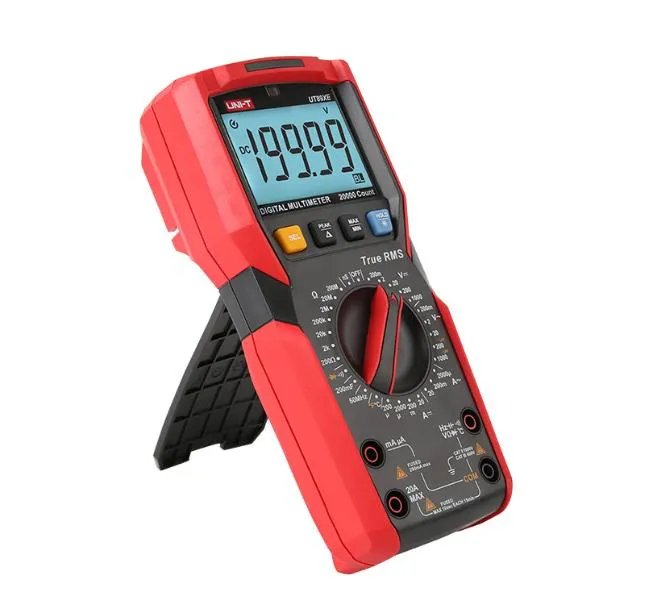

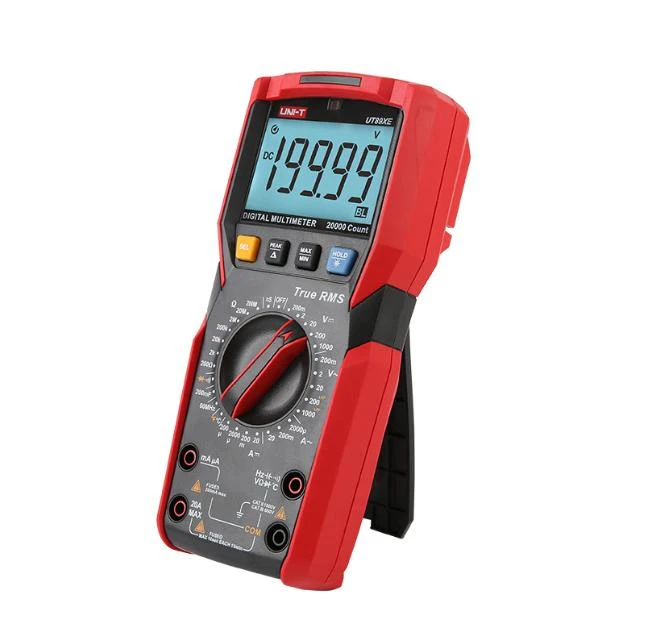

Hình ảnh thực tế: UNI-T UT89XE

Hướng dẫn sử dụng đồng hồ vạn năng UNI-T UT89XE

1. Cắm que đo đúng cổng

COM (đen): luôn cắm que đen.
VΩHz (đỏ): đo điện áp, điện trở, tần số, điện dung, nhiệt độ.
mA/μA: đo dòng nhỏ.
20A: đo dòng lớn đến 20A.

2. Đo điện áp AC/DC

Đo điện áp DC
Cắm que đen vào COM, que đỏ vào VΩHz.
Xoay núm đến V.
Nhấn SELECT để chọn DC (⎓).
Đo song song với nguồn hoặc tải.
Đo điện áp AC
Chọn thang V.
Nhấn SELECT để chuyển sang AC (~).
Đo song song với nguồn điện.

Lưu ý:

Điện áp tối đa: 1000V AC/DC.
Máy cảnh báo khi điện áp vượt ngưỡng nguy hiểm (>30VAC hoặc >60VDC).

3. Đo điện trở (Ω)

Ngắt nguồn thiết bị cần đo.
Chuyển núm sang Ω.
Đặt hai que vào hai đầu linh kiện hoặc dây dẫn.
Đọc kết quả trên màn hình.

Nếu màn hình hiển thị OL nghĩa là điện trở vượt thang đo hoặc mạch hở.

4. Kiểm tra thông mạch (Continuity)

Chuyển núm sang biểu tượng loa.
Đặt hai que đo vào hai đầu dây.
Nếu điện trở nhỏ (khoảng dưới 10Ω), máy phát tiếng bíp liên tục.

Thường dùng để kiểm tra dây dẫn, cầu chì, tiếp điểm.

5. Kiểm tra diode

Chọn chế độ Diode.
Que đỏ vào Anode, que đen vào Cathode.
Màn hình hiển thị điện áp rơi thuận của diode.
Diode silic tốt: khoảng 0.5V – 0.8V.
Hiện OL ở cả hai chiều: diode đứt.
Hiện gần 0V ở cả hai chiều: diode chập.
6. Đo dòng điện
Dòng nhỏ (μA, mA)
Que đỏ cắm cổng mA/μA.
Dòng lớn (A)
Que đỏ cắm cổng 20A.

Thao tác:

Chuyển sang thang A.
Mắc đồng hồ nối tiếp với tải.
Chọn AC hoặc DC bằng phím SELECT.

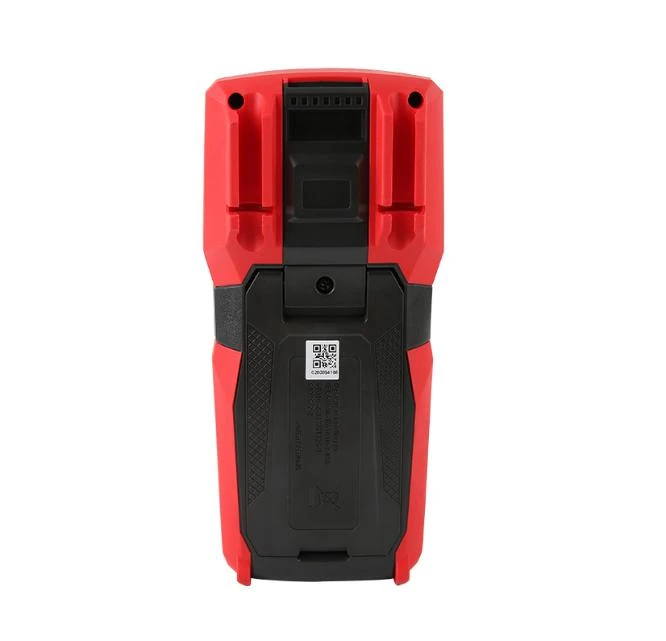

 UNI-T UT89XE chính hãng

* Không được đo dòng bằng cách mắc song song với nguồn điện. Khi đo gần 20A, thời gian đo không nên quá 10 giây và cần nghỉ ít nhất 15 phút trước lần đo tiếp theo.

7. Đo điện dung (Capacitance)

Xả hết điện trên tụ.
Chọn thang đo điện dung.
Gắn tụ vào que đo.
Đọc giá trị μF, mF trên màn hình.

UT89XE đo được đến 200mF. Với tụ nhỏ dưới 100nF nên dùng chế độ REL để tăng độ chính xác.

8. Đo tần số (Hz)

Chuyển sang thang Hz.
Cắm que vào VΩHz và COM.
Đặt vào tín hiệu cần đo.

UT89XE hỗ trợ đo tần số tới 60MHz.

9. Đo nhiệt độ

Cắm đầu dò K-Type đi kèm.
Chuyển sang thang °C hoặc °F.
Đặt đầu dò vào vị trí cần đo.
Dải đo:
-40°C đến 1000°C.

10. Sử dụng NCV (phát hiện điện không tiếp xúc)

Chọn chế độ NCV.
Đưa đầu máy gần dây điện hoặc ổ cắm.
Máy sẽ báo bằng đèn và tiếng bíp khi phát hiện điện áp.

Rất hữu ích khi kiểm tra dây pha hoặc tìm dây có điện trong tủ điện.

11. Chức năng đặc biệt của UT89XE

LPF (Low Pass Filter)
Dùng khi đo đầu ra biến tần (VFD), UPS hoặc inverter.
Giúp loại bỏ nhiễu tần số cao để đọc điện áp chính xác hơn.
MAX/MIN
Nhấn MAX/MIN để lưu giá trị lớn nhất hoặc nhỏ nhất.
Nhấn giữ khoảng 2 giây để thoát.
Peak Hold
Trong chế độ đo AC, nhấn PEAK.
Máy sẽ lưu giá trị đỉnh dương (P-MAX) và đỉnh âm (P-MIN).
Hữu ích khi kiểm tra sụt áp hoặc xung điện.
Conductance (nS)
Đo điện dẫn từ 0.1nS đến 200nS.
Hữu ích khi kiểm tra điện trở rất lớn (hàng trăm MΩ đến GΩ).

Mẹo cho kỹ thuật điện công nghiệp

Nếu bạn thường đo:

Biến tần → bật LPF.
Tủ điện 3 pha → dùng MAX/MIN để bắt dao động điện áp.
Cảm biến nhiệt → dùng đầu dò K-Type.
Dây nguồn trong tủ điện → kiểm tra nhanh bằng NCV trước khi tiếp xúc.

Đây là những tính năng giúp UT89XE nổi bật hơn đáng kể so với UT89X và UT89XD trong công việc bảo trì công nghiệp

=> Download Hướng dẫn sử dụng UNI-T UT89XE

So sánh UNI-T UT89XE với UNI-T UT89XD và UNI-T UT89X

Nên chọn model nào tốt nhất?

UT89XE

Phù hợp kỹ sư điện, điện tử, bảo trì công nghiệp.
Đo biến tần tốt nhờ LPF.
Độ chính xác rất cao.
Nhiều chức năng nhất trong dòng UT89.

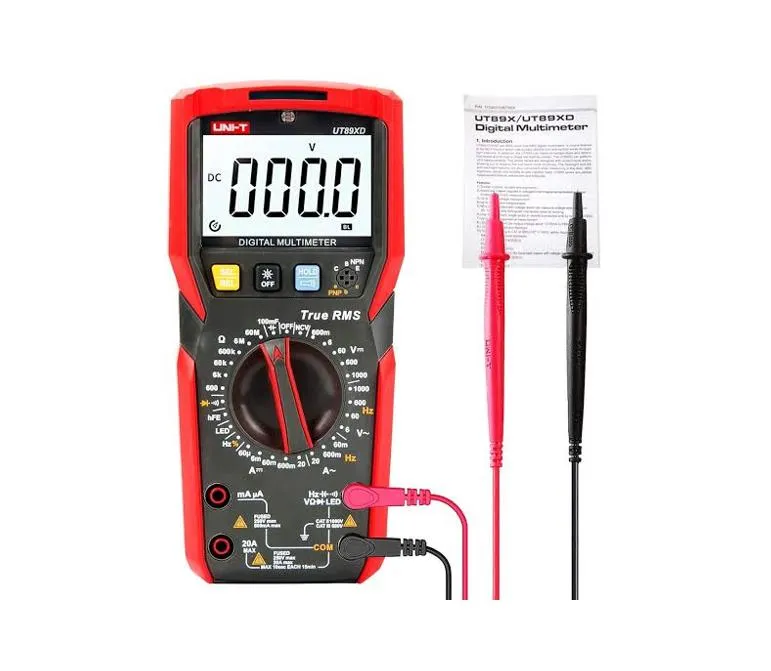

UT89XD

Lựa chọn cân bằng giữa giá và tính năng.
Có kiểm tra LED, NCV, đèn pin.
Phù hợp thợ điện, điện lạnh, bảo trì dân dụng.

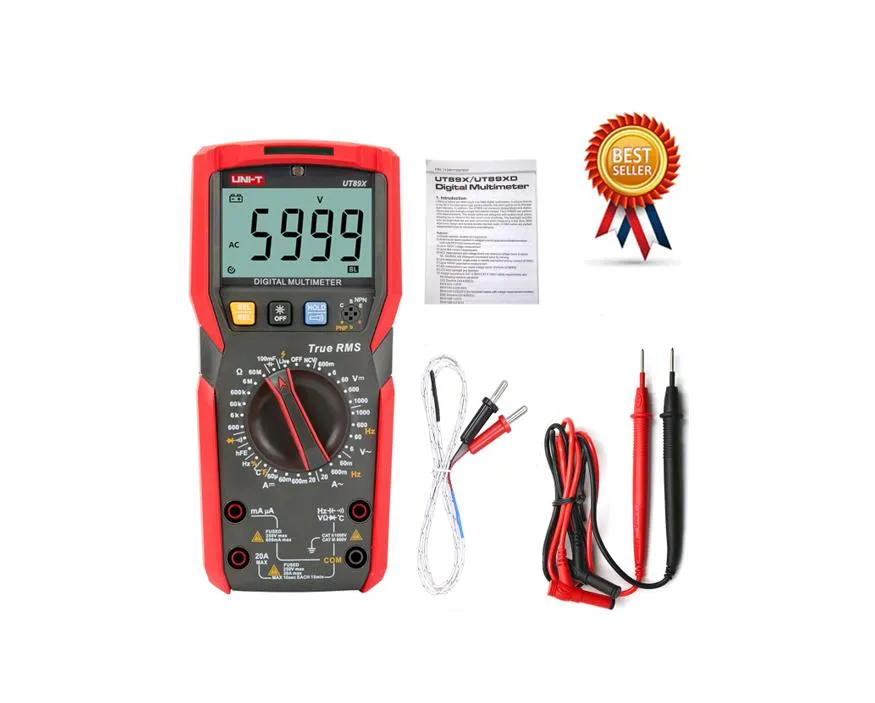

UT89X

Giá thấp nhất.
Đủ dùng cho kiểm tra điện dân dụng, tủ điện đơn giản.
Có đo nhiệt độ và hFE transistor.

Nếu công việc của bạn thường xuyên đo biến tần, UPS, PLC, tủ điều khiển công nghiệp hoặc điện mặt trời, UT89XE đáng tiền hơn hẳn vì có LPF, Peak Hold, 20.000 counts và độ chính xác ±0.05%.
