Nguồn DC lập trình UNI-T UDP5080-60 – 80V, 60A, 1200W chính hãng

Nguồn DC lập trình UNI-T UDP5080-60 là bộ nguồn một chiều lập trình công suất lớn thuộc dòng UDP5000 của thương hiệu UNI-T. Thiết bị cung cấp điện áp đầu ra từ 0–80V DC, dòng điện tối đa 60A và công suất đầu ra 1200W, đáp ứng nhu cầu thử nghiệm linh kiện, phát triển mạch điện tử công suất, kiểm tra bộ chuyển đổi nguồn, nghiên cứu pin và tự động hóa quy trình kiểm tra sản phẩm.

Khác với các bộ nguồn DC thông thường chỉ điều chỉnh bằng núm xoay, UNI-T UDP5080-60 hỗ trợ lập trình chuỗi điện áp, dòng điện và thời gian duy trì cho từng bước. Thiết bị còn có giao tiếp USB, LAN và giao diện điều khiển analog, giúp tích hợp vào hệ thống thử nghiệm tự động.

Với khả năng vận hành theo chế độ điện áp không đổi CV hoặc dòng điện không đổi CC, mô phỏng điện trở trong có thể điều chỉnh và hỗ trợ ghép nối nhiều bộ nguồn, UNI-T UDP5080-60 là giải pháp phù hợp cho phòng R&D, phòng thí nghiệm, trung tâm kiểm định và dây chuyền sản xuất công nghiệp.

Tổng quan về nguồn DC lập trình UNI-T UDP5080-60

UNI-T UDP5080-60 là nguồn DC chuyển mạch lập trình một kênh, được thiết kế cho những ứng dụng cần nguồn điện một chiều có công suất cao, thông số đầu ra linh hoạt và khả năng tự động hóa.

Thiết bị có dải điện áp đầu ra 0–80V, dòng điện đầu ra 0–60A và công suất định mức 1200W. Nhờ cơ chế phân bổ công suất theo dải điện áp và dòng điện, người dùng có thể linh hoạt lựa chọn điểm vận hành phù hợp với tải trong giới hạn định mức.

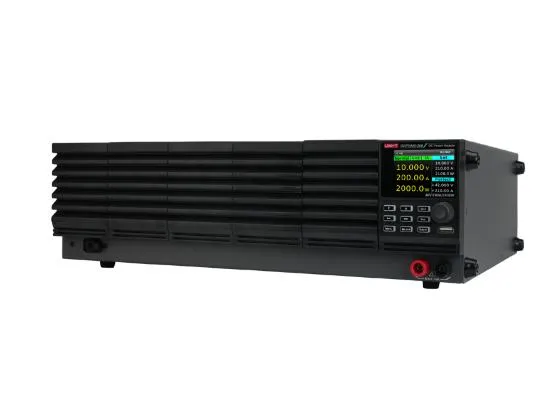

UNI-T UDP5080-60 – 80V, 60A, 1200W chính hãng

Sản phẩm được trang bị màn hình TFT-LCD màu 2,4 inch, hiển thị các thông số điện áp, dòng điện và công suất. Hệ thống phím chức năng và núm điều khiển hỗ trợ cài đặt trực tiếp trên thiết bị.

Điểm nổi bật của UDP5080-60 nằm ở khả năng lập trình đầu ra theo chuỗi. Người dùng có thể thiết lập tối đa 128 bước điện áp, dòng điện và thời gian duy trì, phục vụ các bài kiểm tra lặp lại mà không nhất thiết phải kết nối máy tính trong quá trình thực thi.

Ngoài ra, giao tiếp USB và LAN hỗ trợ điều khiển từ xa bằng phần mềm hoặc chương trình kiểm tra tự động tương thích. Đây là ưu điểm quan trọng đối với doanh nghiệp muốn xây dựng hệ thống kiểm tra sản phẩm có tính lặp lại cao.

Ưu điểm nổi bật của nguồn DC lập trình UNI-T UDP5080-60

Công suất 1200W, điện áp 80V và dòng điện 60A

UNI-T UDP5080-60 có công suất định mức 1200W, dải điện áp 0–80V và dòng điện tối đa 60A. Cấu hình này phù hợp với nhiều ứng dụng kiểm tra thiết bị điện tử công suất, mô-đun nguồn DC, mạch điều khiển động cơ và thiết bị sử dụng bus điện áp một chiều.

Thay vì sử dụng bộ nguồn có điện áp cố định, người dùng có thể chủ động thiết lập thông số theo yêu cầu của từng bài kiểm tra.

Một ưu điểm khác là khả năng phân bổ công suất linh hoạt trong vùng vận hành được hỗ trợ. Tuy nhiên, cần lưu ý rằng điện áp 80V và dòng điện 60A không thể đồng thời đạt cực đại vì công suất đầu ra được giới hạn ở mức 1200W.

Ví dụ, khi cài đặt điện áp 80V, dòng điện tối đa tương ứng với công suất 1200W là 15A. Khi sử dụng ở mức điện áp thấp hơn, nguồn có thể cấp dòng điện lớn hơn trong giới hạn định mức.

Khả năng lập trình chuỗi điện áp và dòng điện

Một tính năng quan trọng của UDP5080-60 là List Mode, cho phép người dùng thiết lập chuỗi đầu ra gồm tối đa 128 bước.

Mỗi bước có thể được cấu hình với các giá trị điện áp, dòng điện và thời gian duy trì phù hợp với bài kiểm tra. Thiết bị hỗ trợ thiết lập số chu kỳ lặp lại hoặc chạy liên tục theo cấu hình.

Tính năng này hữu ích khi cần kiểm tra một thiết bị dưới nhiều điều kiện cấp nguồn khác nhau, chẳng hạn:

Tăng điện áp theo từng mức để kiểm tra khả năng khởi động.

Duy trì điện áp trong khoảng thời gian xác định để đánh giá độ ổn định.

Thay đổi các mức điện áp để kiểm tra hoạt động của mạch.

Lặp lại chuỗi cấp nguồn để phục vụ thử nghiệm độ bền.

Thực hiện các quy trình kiểm tra lặp lại trong sản xuất.

Sau khi cấu hình, chuỗi thử nghiệm có thể được lưu và thực thi trực tiếp trên nguồn mà không cần máy tính liên tục điều khiển từng bước.

Điều khiển từ xa qua USB và LAN

UNI-T UDP5080-60 hỗ trợ giao tiếp USB và LAN, giúp kết nối với máy tính hoặc hệ thống kiểm tra tự động tương thích.

Khi tích hợp với phần mềm phù hợp, người dùng có thể xây dựng chương trình cài đặt điện áp, dòng điện, bật/tắt đầu ra và thu thập thông số phục vụ quy trình thử nghiệm.

Thiết bị hỗ trợ các giao thức điều khiển SCPI và IEEE-488.2 theo tài liệu dòng sản phẩm, tạo thuận lợi cho việc tích hợp với những hệ thống kiểm tra sử dụng phần mềm hoặc thư viện điều khiển tương thích.

Ứng dụng tiêu biểu bao gồm:

Hệ thống kiểm tra tự động ATE.

Kiểm tra chất lượng sản phẩm cuối dây chuyền.

Thử nghiệm nguồn DC và bộ chuyển đổi điện năng.

Thu thập dữ liệu trong phòng nghiên cứu.

Tự động hóa quy trình kiểm tra theo kịch bản.

Khả năng điều khiển từ xa giúp giảm thao tác thủ công, tăng tính nhất quán và thuận tiện khi cần thực hiện nhiều chu kỳ thử nghiệm.

Chế độ CV và CC hỗ trợ kiểm soát đầu ra

Nguồn hỗ trợ hai chế độ vận hành cơ bản là CV và CC.

CV – Constant Voltage (điện áp không đổi): Nguồn ưu tiên duy trì điện áp đầu ra theo giá trị cài đặt trong phạm vi hoạt động cho phép.

CC – Constant Current (dòng điện không đổi): Nguồn điều chỉnh điện áp đầu ra để duy trì dòng điện ở mức cài đặt khi tải yêu cầu dòng điện vượt quá mức đó và điều kiện vận hành cho phép.

Bên cạnh hai chế độ này, UDP5080-60 hỗ trợ lựa chọn ưu tiên CV hoặc CC khi khởi động và chuyển trạng thái. Tính năng này hữu ích trong những bài thử nghiệm cần kiểm soát quá trình cấp nguồn, đặc biệt khi tải có đặc tính điện hoặc điện dung đáng kể.

Người dùng cần lựa chọn chế độ phù hợp với đặc tính tải và mục tiêu thử nghiệm, thay vì chỉ dựa vào giá trị điện áp danh định.

Mô phỏng điện trở trong có thể điều chỉnh

UNI-T UDP5080-60 hỗ trợ chức năng thiết lập điện trở trong của nguồn, với giá trị điều chỉnh tối đa khoảng 1,333Ω.

Tính năng này cho phép mô phỏng một số đặc tính nguồn điện thực tế thay vì chỉ tạo ra điện áp DC lý tưởng có điện trở trong gần bằng không.

Chức năng có thể hữu ích trong nghiên cứu và thử nghiệm các hệ thống như:

Mô hình nguồn pin và bộ lưu trữ điện.

Hệ thống nguồn DC có điện trở trong.

Thiết bị chuyển đổi năng lượng.

Mạch quản lý và điều khiển nguồn.

Các bài kiểm tra phản ứng của tải khi đặc tính nguồn thay đổi.

Khả năng mô phỏng này giúp kỹ sư đánh giá ảnh hưởng của điện trở trong đến điện áp đầu ra và dòng điện tải trong điều kiện thử nghiệm được kiểm soát.

Độ phân giải cài đặt 1mV và 1mA

Độ phân giải cài đặt của UDP5080-60 đạt 1mV đối với điện áp và 1mA đối với dòng điện.

Độ phân giải cao giúp người dùng thiết lập những thay đổi nhỏ trong các bài thử nghiệm điện tử, nghiên cứu đặc tính tải hoặc đánh giá sự thay đổi của thiết bị theo điều kiện cấp nguồn.

Tuy nhiên, cần phân biệt độ phân giải với độ chính xác. Độ phân giải 1mV không có nghĩa là sai số thực tế luôn nằm trong 1mV. Khi yêu cầu kết quả có độ tin cậy cao, cần xem xét độ chính xác, độ gợn, điều kiện đo và đặc tính của thiết bị cần kiểm tra.

Độ gợn và nhiễu đầu ra thấp

Độ gợn điện áp được công bố ở mức không quá 50mVp-p, trong khi độ gợn dòng điện không quá 120mArms theo điều kiện đo của nhà sản xuất.

Đặc tính này giúp nguồn phù hợp với nhiều ứng dụng thử nghiệm mạch điện tử, bộ chuyển đổi nguồn và thiết bị cần nguồn DC ổn định.

Khi kiểm tra những mạch nhạy cảm với nhiễu, người dùng vẫn cần đánh giá yêu cầu cụ thể của thiết bị và điều kiện đo thực tế, bởi mức độ ảnh hưởng của nhiễu phụ thuộc vào cấu trúc mạch, cách đấu nối và môi trường vận hành.

Hỗ trợ ghép nối nhiều bộ nguồn

Theo cấu hình hỗ trợ của dòng UDP5000, có thể ghép nối tối đa hai bộ nguồn tương thích theo phương thức nối tiếp hoặc song song.

Nối tiếp: Có thể mở rộng dải điện áp tổng khi hệ thống được cấu hình đúng.

Song song: Có thể tăng khả năng cấp dòng của hệ thống.

Việc ghép nối phải tuân thủ hướng dẫn của nhà sản xuất, giới hạn điện áp và dòng điện, sơ đồ kết nối, yêu cầu nối đất và quy định an toàn. Không nên tự ý đấu nối nhiều nguồn nếu chưa xác minh cấu hình cho phép.

Thiết kế phù hợp với bàn kỹ thuật và tủ rack

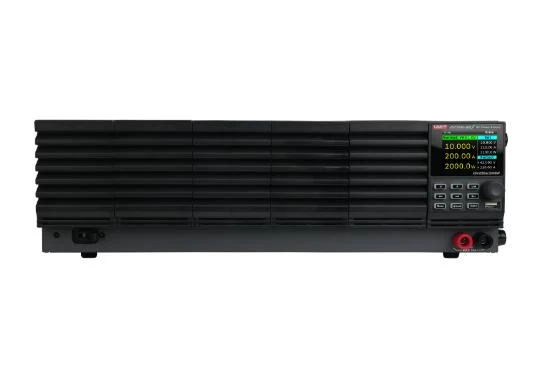

UDP5080-60 có màn hình TFT-LCD màu 2,4 inch, các phím điều khiển và núm điều chỉnh được bố trí trên mặt trước. Thiết bị có đầu ra phía trước và phía sau, hỗ trợ nhiều cách bố trí dây dẫn.

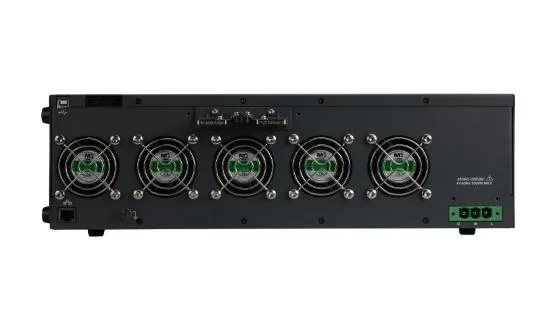

Đầu ra phía trước phù hợp với thao tác kiểm tra nhanh, trong khi đầu ra phía sau thuận tiện hơn khi lắp đặt cố định trong tủ rack hoặc hệ thống thử nghiệm.

Lưu ý: Đầu ra phía trước bị giới hạn dòng điện ở mức 10A. Khi cần cấp dòng cao hơn, người dùng cần sử dụng đầu ra phía sau theo hướng dẫn của nhà sản xuất.

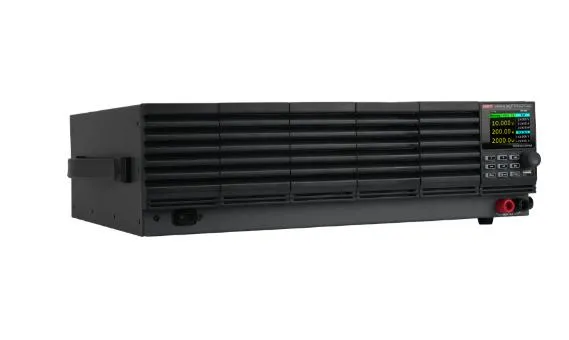

UDP5080-60 công suất 1200W

Ứng dụng thực tế của nguồn DC UNI-T UDP5080-60

Nghiên cứu và phát triển điện tử công suất

Trong quá trình phát triển mạch điện tử công suất, kỹ sư thường cần thay đổi điện áp và dòng điện để kiểm tra phản ứng của mạch dưới nhiều điều kiện vận hành.

UDP5080-60 có thể được sử dụng để cấp nguồn cho mạch chuyển đổi DC-DC, mô-đun điều khiển, bộ nguồn điện tử và các thiết bị tương thích với giới hạn 80V, 60A và 1200W.

Khả năng lập trình chuỗi đầu ra giúp thực hiện những bài thử nghiệm nhiều bước mà không phải điều chỉnh thủ công liên tục.

Kiểm tra bộ chuyển đổi nguồn và thiết bị DC

Bộ nguồn phù hợp với các ứng dụng kiểm tra bộ chuyển đổi điện năng, bộ điều khiển nguồn và những thiết bị sử dụng đầu vào DC.

Người dùng có thể thiết lập các điều kiện điện áp khác nhau để đánh giá khả năng khởi động, độ ổn định và mức tiêu thụ dòng điện của thiết bị.

Các phép thử cần được thiết kế theo thông số kỹ thuật và giới hạn an toàn của đối tượng kiểm tra.

Nghiên cứu hệ thống pin và bộ lưu trữ điện

Nguồn DC lập trình có thể được sử dụng để nghiên cứu các mạch quản lý pin, bộ chuyển đổi năng lượng và hệ thống nguồn DC.

Chức năng mô phỏng điện trở trong có thể hỗ trợ một số bài thử nghiệm mô phỏng đặc tính nguồn pin.

Tuy nhiên, UDP5080-60 không mặc nhiên là bộ sạc pin chuyên dụng hoặc thiết bị kiểm tra pin toàn diện. Khi thử nghiệm pin thực tế, cần sử dụng quy trình được thiết kế phù hợp với hóa học pin, giới hạn điện áp, dòng điện, nhiệt độ và các cơ chế bảo vệ bắt buộc.

Kiểm tra động cơ và bộ điều khiển

Trong nghiên cứu thiết bị điều khiển động cơ DC hoặc bộ điều khiển công suất, nguồn có thể được sử dụng để cấp nguồn cho các mạch và mô-đun phù hợp.

Kỹ sư có thể thay đổi điện áp, giới hạn dòng điện và lập trình các điều kiện cấp nguồn theo chu kỳ để đánh giá phản ứng của thiết bị.

Cần kiểm tra dòng điện khởi động, dòng điện đỉnh và công suất thực tế của tải để bảo đảm không vượt giới hạn của bộ nguồn.

Hệ thống kiểm tra tự động trong sản xuất

Nhờ giao tiếp USB, LAN và khả năng lập trình chuỗi đầu ra, UNI-T UDP5080-60 phù hợp với những hệ thống cần lặp lại quy trình kiểm tra sản phẩm.

Doanh nghiệp có thể tích hợp nguồn vào chương trình thử nghiệm để thiết lập thông số đầu ra, thực hiện các bước cấp nguồn và phối hợp với thiết bị đo khác.

Ứng dụng này giúp chuẩn hóa quy trình kiểm tra, giảm sự phụ thuộc vào thao tác thủ công và hỗ trợ lưu trữ dữ liệu khi hệ thống phần mềm được thiết kế phù hợp.

Phòng thí nghiệm, trường đại học và trung tâm nghiên cứu

UDP5080-60 có thể phục vụ các bài thực hành và nghiên cứu về điện tử công suất, điều khiển nguồn, hệ thống DC và tự động hóa kiểm tra.

Khả năng lập trình cùng giao tiếp điều khiển từ xa giúp sinh viên và kỹ sư xây dựng các thí nghiệm có điều kiện cấp nguồn lặp lại, từ đó dễ dàng so sánh kết quả giữa các lần thử.

Phụ kiện đi kèm UNI-T UDP5080-60

Theo danh mục phụ kiện được công bố cho sản phẩm, bộ nguồn có thể đi kèm:

Dây nguồn AC dài khoảng 1,8m.

Cáp dẹt bốn lõi cho giao diện analog, dài khoảng 3,5m.

Cáp USB dài khoảng 1,5m.

Bộ vít M3 để lắp đặt.

Nắp bảo vệ đầu ra.

Giá đỡ hoặc phụ kiện lắp đặt rack.

Danh mục thực tế có thể thay đổi tùy phiên bản và lô hàng. Người mua nên xác nhận với nhà cung cấp trước khi đặt hàng, đặc biệt nếu cần dây kết nối, phần mềm hoặc phụ kiện tích hợp hệ thống tự động.

=> Xem thêm: Bảng giá Nguồn xoay chiều AC UNI-T

Hướng dẫn sử dụng nguồn DC lập trình UNI-T UDP5080-60

Bước 1: Kiểm tra trước khi vận hành

Kiểm tra tình trạng thiết bị, dây nguồn, dây đầu ra và các đầu nối. Đảm bảo nguồn điện AC đầu vào phù hợp với thông số được ghi trên thiết bị.

Đặt nguồn tại vị trí thông thoáng, không che các khe tản nhiệt và tuân thủ yêu cầu nối đất an toàn.

Bước 2: Kết nối tải

Tắt đầu ra trước khi đấu nối tải. Xác định đúng cực dương, cực âm và dòng điện dự kiến của đối tượng thử nghiệm.

Đối với tải cần dòng lớn, sử dụng đầu ra phía sau và dây dẫn có tiết diện phù hợp. Không sử dụng đầu ra phía trước cho dòng vượt quá giới hạn 10A được công bố.

Bước 3: Thiết lập điện áp và dòng điện

Cài đặt điện áp đầu ra theo yêu cầu của thiết bị cần cấp nguồn. Tiếp theo, thiết lập giới hạn dòng điện phù hợp với tải.

Kiểm tra công suất dự kiến theo công thức:

P = U × I

Trong đó:

P là công suất, tính bằng watt (W).

U là điện áp, tính bằng volt (V).

I là dòng điện, tính bằng ampere (A).

Đảm bảo công suất và các thông số vận hành không vượt giới hạn của bộ nguồn hoặc tải.

Bước 4: Chọn chế độ CV/CC phù hợp

Chọn chế độ ưu tiên phù hợp với mục tiêu thử nghiệm. Đối với các tải nhạy cảm, nên kiểm tra yêu cầu khởi động và đặc tính dòng điện trước khi bật đầu ra.

Nếu cần đánh giá sự thay đổi của tải trong các điều kiện khác nhau, có thể thiết lập chuỗi thử nghiệm bằng List Mode.

Bước 5: Lập trình chuỗi đầu ra

Thiết lập các bước điện áp, dòng điện và thời gian duy trì theo bài kiểm tra. Kiểm tra thứ tự bước, số chu kỳ lặp lại và giới hạn thông số trước khi chạy chương trình.

Nếu sử dụng điều khiển từ máy tính, cần thiết lập giao tiếp USB hoặc LAN và sử dụng lệnh SCPI tương thích với tài liệu lập trình của thiết bị.

Bước 6: Theo dõi và kết thúc phép thử

Theo dõi điện áp, dòng điện và công suất hiển thị trong quá trình vận hành. Nếu xuất hiện thông số bất thường, hãy tắt đầu ra và kiểm tra tải, dây nối cùng cấu hình.

Khi hoàn tất, tắt đầu ra trước khi tháo tải. Đối với hệ thống có điện dung lớn, cần tuân thủ hướng dẫn xả điện và xác nhận điện áp đã giảm về mức an toàn trước khi thao tác.

Nguồn DC lập trình UNI-T UDP5080-60

Câu hỏi thường gặp về nguồn DC UNI-T UDP5080-60

UNI-T UDP5080-60 có điện áp đầu ra tối đa bao nhiêu?

Thiết bị có điện áp đầu ra điều chỉnh từ 0 đến 80V DC.

Dòng điện và công suất tối đa của UDP5080-60 là bao nhiêu?

Dòng điện đầu ra tối đa là 60A và công suất định mức là 1200W. Điện áp và dòng điện phải được lựa chọn sao cho công suất đầu ra không vượt quá giới hạn này.

UNI-T UDP5080-60 có lập trình được không?

Có. Thiết bị hỗ trợ lập trình chuỗi đầu ra List Mode với tối đa 128 bước điện áp, dòng điện và thời gian duy trì.

Nguồn có điều khiển được bằng máy tính không?

Có. Thiết bị hỗ trợ USB và LAN, phục vụ điều khiển từ xa bằng phần mềm hoặc chương trình tương thích. Người dùng nên tham khảo tài liệu lập trình để triển khai đúng giao thức và lệnh điều khiển.

UDP5080-60 có phù hợp để kiểm tra pin không?

Thiết bị có thể hỗ trợ một số bài thử nghiệm nguồn và mạch quản lý pin trong giới hạn thông số. Tuy nhiên, cần xác định rõ mục tiêu kiểm tra và sử dụng quy trình bảo vệ phù hợp. Không nên xem đây là bộ sạc pin chuyên dụng nếu chưa xác nhận chức năng tương ứng.

Nguồn có thể ghép nối để tăng điện áp hoặc dòng điện không?

Dòng UDP5000 hỗ trợ cấu hình ghép nối tối đa hai bộ nguồn tương thích theo phương thức nối tiếp hoặc song song. Cần tuân thủ hướng dẫn của nhà sản xuất và xác nhận cấu hình cụ thể trước khi thực hiện.

Mua nguồn DC lập trình UNI-T UDP5080-60 chính hãng ở đâu?

Khi lựa chọn nguồn DC lập trình công suất lớn, khách hàng nên ưu tiên đơn vị cung cấp thiết bị đo lường và thiết bị điện tử có khả năng tư vấn kỹ thuật, cung cấp thông tin sản phẩm rõ ràng và hỗ trợ bảo hành.

Trước khi đặt mua UNI-T UDP5080-60, nên xác nhận các nội dung sau:

Model và cấu hình đầu ra 80V, 60A, 1200W.

Tình trạng hàng và thời gian giao hàng.

Phụ kiện đi kèm và khả năng hỗ trợ tích hợp hệ thống.

Chính sách bảo hành, hóa đơn và chứng từ cần thiết.

Khả năng đáp ứng yêu cầu kỹ thuật của ứng dụng thực tế.

Đối với doanh nghiệp cần tích hợp nguồn vào hệ thống kiểm tra tự động, nên trao đổi trước về giao tiếp USB/LAN, giao thức SCPI, điều khiển analog và yêu cầu phần mềm.

UNI-T UDP5080-60 là lựa chọn đáng cân nhắc cho các ứng dụng cần nguồn DC lập trình công suất 1200W, điện áp đến 80V, dòng điện đến 60A và khả năng điều khiển tự động. Thiết bị kết hợp khả năng cài đặt đầu ra linh hoạt, lập trình chuỗi thử nghiệm và giao tiếp với hệ thống máy tính, phù hợp với phòng R&D, phòng thí nghiệm và dây chuyền kiểm tra công nghiệp.
