Máy kiểm tra độ liên tục nối đất UNI-T UT5140

Tổng quan về Máy kiểm tra độ liên tục nối đất UNI-T UT5140

UNI-T UT5140 là máy kiểm tra độ liên tục nối đất chuyên dụng, được thiết kế để đánh giá điện trở/độ liên tục của đường dẫn bảo vệ và mạch nối đất trong thiết bị điện. Máy sử dụng phương pháp đo 4 dây, hỗ trợ kiểm tra với dòng AC/DC từ 1 A đến 40 A, đáp ứng tốt nhu cầu kiểm tra an toàn điện trong sản xuất, kiểm định và kiểm soát chất lượng.

Với khả năng đo trở kháng thấp xuống đến 1 mΩ, màn hình TFT LCD 4,3 inch, bộ nhớ lưu kết quả và nhiều giao diện kết nối như USB, RS-232/485, LAN và HANDLER, UNI-T UT5140 phù hợp cho cả kiểm tra thủ công và tích hợp vào hệ thống kiểm tra tự động.

UNI-T UT5140 dùng để làm gì?

Trong một thiết bị điện, đường nối đất bảo vệ (PE) có nhiệm vụ tạo ra đường dẫn điện an toàn khi xảy ra sự cố rò điện hoặc chạm vỏ. Một mối nối đất có điện trở quá cao hoặc tiếp xúc kém có thể làm ảnh hưởng đến khả năng bảo vệ người sử dụng.

Máy kiểm tra độ liên tục nối đất UNI-T UT5140 được sử dụng để đưa dòng kiểm tra tương đối lớn qua đường dẫn cần kiểm tra, sau đó đo sụt áp và xác định giá trị điện trở/ trở kháng của đường dẫn.

Phương pháp này đặc biệt hữu ích khi kiểm tra:

Dây dẫn bảo vệ PE.
Dây tiếp địa của thiết bị điện.
Mối nối giữa vỏ kim loại và đầu nối đất.
Dây nguồn và dây bảo vệ.
Tủ điện, thiết bị điện công nghiệp.
Thiết bị gia dụng.
Thiết bị điện tử.
Sản phẩm cần kiểm tra an toàn điện trước khi xuất xưởng.

UT5140 có thể thực hiện phép kiểm tra với AC hoặc DC, dòng kiểm tra tối đa 40 A, giúp đáp ứng các yêu cầu kiểm tra độ liên tục của đường dẫn nối đất trong môi trường sản xuất.

Ưu điểm nổi bật của máy kiểm tra độ liên tục nối đất UNI-T UT5140

Dòng kiểm tra lên đến 40 A

Một trong những ưu điểm quan trọng của UT5140 là khả năng cung cấp dòng kiểm tra từ 1 A đến 40 A.

Dòng kiểm tra lớn giúp kiểm tra thực tế hơn đối với các đường dẫn bảo vệ và mối nối có yêu cầu kiểm tra dòng cao.

Người dùng có thể thiết lập dòng kiểm tra phù hợp với từng loại sản phẩm và tiêu chuẩn kiểm tra đang áp dụng.

Đo trở kháng thấp với độ phân giải 1 mΩ

UT5140 được thiết kế cho phép đo các giá trị trở kháng rất thấp.

Độ phân giải 1 mΩ giúp phát hiện những thay đổi nhỏ về điện trở của đường dẫn nối đất, từ đó hỗ trợ quá trình kiểm soát chất lượng sản phẩm.

Đo 4 dây giảm ảnh hưởng của dây đo

UT5140 sử dụng phương pháp đo 4 dây (Kelvin).

Đây là phương pháp thường được sử dụng khi cần đo điện trở thấp vì dòng điện kiểm tra và đường cảm nhận điện áp được tách riêng.

Nhờ đó, ảnh hưởng của điện trở dây dẫn và tiếp xúc trong hệ thống đo được giảm đáng kể so với phương pháp đo 2 dây thông thường.

Hỗ trợ AC và DC

UT5140 có thể thực hiện kiểm tra ở cả:

AC
DC

Điều này giúp thiết bị linh hoạt hơn khi sử dụng trong các quy trình kiểm tra sản phẩm khác nhau.

Màn hình TFT LCD 4,3 inch

Màn hình kích thước lớn giúp hiển thị rõ:

Giá trị dòng kiểm tra.
Giá trị trở kháng.
Thời gian kiểm tra.
Trạng thái Pass/Fail.
Các thông số cài đặt.

Giao diện trực quan giúp người vận hành dễ dàng theo dõi kết quả trong quá trình kiểm tra.

Chức năng Pass/Fail

UT5140 cho phép thiết lập giới hạn đánh giá.

Sau khi hoàn thành phép kiểm tra, máy có thể đưa ra kết quả PASS hoặc FAIL dựa trên giới hạn đã cài đặt.

Tính năng này đặc biệt hữu ích trong:

QC sản xuất.
Kiểm tra hàng loạt.
Kiểm tra cuối dây chuyền.
Kiểm tra an toàn điện trước khi xuất xưởng.

Khả năng lưu trữ và quản lý dữ liệu

Đối với môi trường sản xuất, việc lưu lại kết quả kiểm tra rất quan trọng.

UNI-T UT5140 hỗ trợ lưu tối đa 100 file kiểm tra, mỗi file có thể chứa tối đa 100 bước.

Dữ liệu có thể được lưu và xuất thông qua USB, hỗ trợ định dạng CSV.

Điều này giúp doanh nghiệp thuận tiện hơn trong việc:

Lưu hồ sơ QC.
Truy xuất kết quả kiểm tra.
Đối chiếu sản phẩm.
Phân tích dữ liệu.
Lập báo cáo kiểm tra.

Giao tiếp và tích hợp hệ thống tự động

UNI-T UT5140 được trang bị nhiều giao diện:

USB Host
RS-232
RS-485
LAN
HANDLER

Nhờ đó, thiết bị có thể được sử dụng độc lập hoặc kết nối với máy tính và hệ thống kiểm tra tự động.

Đặc biệt trong dây chuyền sản xuất, khả năng giao tiếp HANDLER và LAN/RS-232/RS-485 giúp UT5140 có thể được tích hợp vào hệ thống kiểm tra sản phẩm, giảm thao tác thủ công của người vận hành.

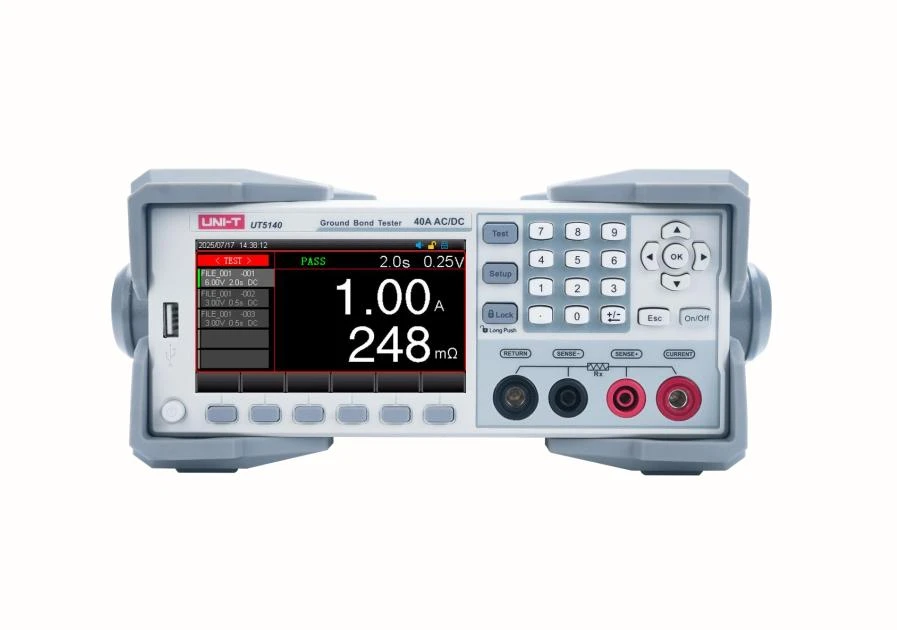

Hình ảnh: UNI-T UT5140

Ứng dụng của UNI-T UT5140

Kiểm tra thiết bị điện

UT5140 có thể được sử dụng để kiểm tra độ liên tục của đường dẫn bảo vệ trong:

Máy móc điện.
Thiết bị điện gia dụng.
Tủ điện.
Thiết bị công nghiệp.
Thiết bị điện tử.
Kiểm tra dây PE

Đường dây PE là một trong những thành phần quan trọng của hệ thống bảo vệ điện.

UT5140 giúp kiểm tra điện trở của đường dẫn giữa các điểm nối đất, từ đó phát hiện:

Dây dẫn có điện trở bất thường.
Điểm tiếp xúc kém.
Mối nối bị lỏng.
Đường dẫn bảo vệ không đạt yêu cầu.
Kiểm tra an toàn sản phẩm trong nhà máy

Trong quá trình sản xuất thiết bị điện, kiểm tra độ liên tục nối đất thường được thực hiện như một phần của quy trình kiểm tra an toàn.

UT5140 có chức năng Pass/Fail và khả năng lưu chương trình kiểm tra nên phù hợp với môi trường sản xuất số lượng lớn.

Kiểm tra tủ điện và thiết bị công nghiệp

Thiết bị cũng có thể được sử dụng trong quá trình lắp ráp, bảo trì và kiểm tra chất lượng tủ điện, máy móc và hệ thống thiết bị có vỏ kim loại.

Phụ kiện UNI-T UT5140

Khi mua máy kiểm tra độ liên tục nối đất UNI-T UT5140, bộ phụ kiện cơ bản thường bao gồm các thành phần phục vụ việc kết nối và vận hành máy.

Tùy theo phiên bản phân phối, bộ phụ kiện có thể thay đổi. Người mua nên kiểm tra bảng phụ kiện thực tế của nhà cung cấp trước khi đặt hàng.

Các phụ kiện cần quan tâm gồm:

Dây kiểm tra.
Que/đầu kết nối kiểm tra.
Dây nguồn.
Cáp giao tiếp.
Hướng dẫn sử dụng.
Phụ kiện kết nối theo cấu hình máy.

=> Xem thêm: Bảng giá Thiết bị kiểm tra an toàn điện

Hướng dẫn sử dụng nhanh UNI-T UT5140

Bước 1: Kiểm tra thiết bị

Kiểm tra dây đo, đầu nối và tình trạng bên ngoài của UT5140 trước khi sử dụng.

Đảm bảo thiết bị cần kiểm tra được kết nối đúng và đáp ứng điều kiện an toàn.

Bước 2: Kết nối 4 dây

Kết nối các dây kiểm tra dòng và dây cảm nhận theo cấu hình 4 dây của thiết bị.

Đảm bảo điểm tiếp xúc chắc chắn để hạn chế sai số do tiếp xúc kém.

Bước 3: Chọn chế độ AC hoặc DC

Tùy theo yêu cầu kiểm tra, lựa chọn:

AC hoặc DC.

Bước 4: Thiết lập dòng kiểm tra

Thiết lập dòng kiểm tra phù hợp trong phạm vi:

1,00 – 40,00 A.

Không nên tự ý lựa chọn dòng kiểm tra nếu chưa xác định yêu cầu của sản phẩm hoặc quy trình kiểm tra.

Bước 5: Cài đặt giới hạn

Thiết lập giới hạn điện trở/trở kháng tương ứng để máy có thể đánh giá kết quả PASS/FAIL.

Bước 6: Tiến hành kiểm tra

Khởi động phép đo và chờ máy hoàn thành chu trình.

Kết quả được hiển thị trên màn hình TFT LCD.

Bước 7: Lưu kết quả

Sau khi hoàn thành, dữ liệu có thể được lưu vào bộ nhớ và xuất qua USB khi cần.

Lưu ý: Khi thực hiện phép kiểm tra dòng cao, người vận hành cần tuân thủ đầy đủ quy trình an toàn điện và hướng dẫn sử dụng của nhà sản xuất.

UNI-T UT5140 phù hợp với ai?

UT5140 phù hợp với các nhóm khách hàng cần kiểm tra độ liên tục và trở kháng thấp của đường dẫn bảo vệ.

Nhà máy sản xuất thiết bị điện

Sử dụng UT5140 trong khâu QC để kiểm tra sản phẩm trước khi xuất xưởng.

Phòng R&D và phòng thí nghiệm

Thiết bị phù hợp để thực hiện các phép thử liên quan đến đường dẫn bảo vệ và mối nối điện trở thấp.

Bộ phận kiểm định chất lượng

Khả năng lưu dữ liệu và Pass/Fail giúp tiêu chuẩn hóa quy trình kiểm tra.

Kỹ thuật viên bảo trì

UT5140 hỗ trợ kiểm tra tình trạng đường dẫn nối đất của thiết bị và máy móc.

Câu hỏi thường gặp về UNI-T UT5140

UNI-T UT5140 là máy gì?

UNI-T UT5140 là máy kiểm tra độ liên tục nối đất / Ground Bond Tester, dùng để kiểm tra trở kháng của đường dẫn bảo vệ và các mối nối có điện trở thấp.

UT5140 đo tối đa bao nhiêu?

Dòng kiểm tra tối đa của UT5140 là 40 A. Dải trở kháng đo có thể đạt 0–600 mΩ, tùy thuộc dòng kiểm tra được thiết lập.

UT5140 có đo AC và DC không?

Có. UT5140 hỗ trợ kiểm tra bằng cả AC và DC.

UT5140 sử dụng phương pháp đo nào?

Máy sử dụng phương pháp đo 4 dây, phù hợp với các phép đo điện trở/trở kháng thấp.

UT5140 có lưu kết quả không?

Có. Máy hỗ trợ lưu các file kiểm tra và xuất dữ liệu thông qua USB.

UT5140 có kết nối máy tính không?

Có. Máy được trang bị nhiều giao diện như USB, RS-232/RS-485 và LAN, thuận tiện cho việc quản lý dữ liệu và tích hợp hệ thống.

Vì sao nên chọn máy kiểm tra độ liên tục nối đất UT5140?

Nếu nhu cầu của bạn là kiểm tra đường dẫn bảo vệ với dòng kiểm tra cao, UT5140 cung cấp nhiều tính năng phù hợp cho môi trường công nghiệp:

Dòng kiểm tra tối đa 40 A.
Hỗ trợ AC/DC.
Đo 4 dây.
Độ phân giải 1 mΩ.
Màn hình TFT LCD 4,3 inch.
Có Pass/Fail.
Lưu nhiều chương trình kiểm tra.
Xuất dữ liệu CSV.
Hỗ trợ USB, LAN, RS-232/485 và HANDLER.
Có khả năng tích hợp hệ thống kiểm tra tự động.

Đây là những đặc điểm quan trọng đối với một thiết bị Ground Bond Tester sử dụng trong sản xuất và kiểm tra an toàn điện.

=> Kết luận về UT5140 Ground Bond Tester

Máy kiểm tra độ liên tục nối đất UNI-T UT5140 là thiết bị chuyên dụng dành cho kiểm tra đường dẫn bảo vệ, mạch nối đất và các kết nối có điện trở thấp. Với dòng kiểm tra lên tới 40 A, phương pháp 4 dây, hỗ trợ AC/DC, độ phân giải 1 mΩ, Pass/Fail, lưu dữ liệu và nhiều giao diện kết nối, UT5140 hướng tới các ứng dụng kiểm tra an toàn điện chuyên nghiệp.

Thiết bị đặc biệt phù hợp với nhà máy sản xuất thiết bị điện, phòng QC, phòng R&D, phòng thí nghiệm, đơn vị kiểm định và hệ thống kiểm tra tự động.
