Máy hiện sóng UNI-T UPO1054 50MHz, 4 Kênh, 2GSa/s

Máy hiện sóng số UNI-T UPO1054 là oscilloscope kỹ thuật số 4 kênh thuộc dòng UPO1000 của UNI-T, được thiết kế cho các công việc đo, quan sát và phân tích tín hiệu điện trong điện tử, viễn thông, tự động hóa, R&D, giáo dục và sửa chữa thiết bị.

UPO1054 nổi bật với băng thông 50MHz, tốc độ lấy mẫu thời gian thực tối đa 2GSa/s, bộ nhớ sâu 56Mpts và tốc độ bắt dạng sóng lên đến 500.000 wfms/s ở chế độ Fast Acquire. Máy được trang bị 4 kênh analog, màn hình TFT LCD 7 inch và nhiều chức năng phân tích như đo tự động, FFT, DVM, bộ đếm tần số và giải mã bus.

Tổng quan về máy hiện sóng UNI-T UPO1054

Trong quá trình kiểm tra mạch điện tử, chỉ sử dụng đồng hồ vạn năng thường chưa đủ để quan sát các tín hiệu biến thiên theo thời gian. Máy hiện sóng UPO1054 cho phép hiển thị trực tiếp dạng sóng điện áp, từ đó người dùng có thể kiểm tra biên độ, chu kỳ, tần số, độ rộng xung, thời gian tăng/giảm và nhiều đặc tính khác của tín hiệu.

UNI-T UPO1054 có 4 kênh đầu vào analog, cho phép quan sát đồng thời nhiều tín hiệu. Đây là ưu điểm đáng chú ý khi cần so sánh tín hiệu giữa các tầng mạch hoặc kiểm tra quan hệ giữa nhiều tín hiệu điều khiển.

Băng thông 50MHz phù hợp với nhiều công việc kiểm tra mạch điện tử, nguồn, tín hiệu điều khiển, mạch vi điều khiển, mạch công suất và các ứng dụng giáo dục – nghiên cứu.

Tốc độ lấy mẫu tối đa đạt 2GSa/s khi sử dụng một kênh, 1GSa/s khi sử dụng hai kênh và 500MSa/s khi sử dụng đồng thời bốn kênh.

UNI-T UPO1054 – 50MHz, 4 kênh, 2GSa/s, bộ nhớ 56Mpts

Ưu điểm nổi bật của UNI-T UPO1054

3.1. Băng thông 50MHz

UNI-T UPO1054 50MHz đáp ứng nhiều nhu cầu đo tín hiệu trong phòng thí nghiệm, sửa chữa điện tử và kiểm tra thiết bị.

Băng thông 50MHz giúp máy có thể quan sát các tín hiệu có tần số phù hợp với phạm vi thiết kế, đồng thời hỗ trợ người dùng phát hiện các hiện tượng bất thường trên dạng sóng.

Đây là lựa chọn đáng cân nhắc nếu nhu cầu sử dụng nằm trong nhóm ứng dụng điện tử phổ thông và không cần đến băng thông 100MHz hoặc 200MHz.

3.2. 4 kênh đo độc lập

Một điểm mạnh quan trọng của UPO1054 là 4 kênh analog.

Người dùng có thể đồng thời theo dõi CH1, CH2, CH3 và CH4 để:

So sánh nhiều tín hiệu.
Kiểm tra tín hiệu vào và tín hiệu ra.
Quan sát tín hiệu điều khiển và phản hồi.
Phân tích mạch nhiều tầng.
Kiểm tra mối quan hệ thời gian giữa các tín hiệu.

Đối với công việc sửa chữa và nghiên cứu mạch điện tử, 4 kênh giúp giảm số lần phải thay đổi vị trí que đo.

3.3. Tốc độ lấy mẫu lên đến 2GSa/s

UPO1054 có tốc độ lấy mẫu thời gian thực tối đa 2GSa/s. Khi sử dụng nhiều kênh, tốc độ lấy mẫu được phân bổ theo cấu hình kênh, đạt 1GSa/s với hai kênh và 500MSa/s khi sử dụng bốn kênh.

Tốc độ lấy mẫu cao giúp máy thu thập nhiều điểm dữ liệu hơn trong mỗi chu kỳ tín hiệu, hỗ trợ hiển thị và phân tích dạng sóng chi tiết hơn.

3.4. Bộ nhớ sâu 56Mpts

Máy hiện sóng UNI-T UPO1054 được trang bị bộ nhớ tối đa 56Mpts.

Bộ nhớ sâu đặc biệt hữu ích khi cần quan sát những đoạn tín hiệu dài hoặc phóng to một khu vực cụ thể của dạng sóng để phân tích.

3.5. Tốc độ bắt dạng sóng cao

Ở chế độ Fast Acquire, UPO1054 có thể đạt tốc độ bắt lên đến 500.000 wfms/s.

Tốc độ bắt dạng sóng cao giúp tăng khả năng phát hiện những thay đổi hoặc bất thường xuất hiện trong thời gian ngắn.

3.6. Hỗ trợ FFT và phân tích miền tần số

Ngoài quan sát tín hiệu trong miền thời gian, UPO1054 còn hỗ trợ FFT, với tối đa 1M điểm FFT theo thông tin kỹ thuật của dòng UPO1000. Máy cung cấp nhiều chế độ hiển thị và phân tích phổ.

Chức năng này hữu ích khi kiểm tra:

Thành phần tần số của tín hiệu.
Nhiễu.
Harmonic.
Tín hiệu dao động.
Đặc tính phổ của mạch.

4. Các chức năng đo và phân tích đáng chú ý

Đo tự động 36 thông số

UPO1054 hỗ trợ 36 thông số đo tự động, giúp giảm thời gian tính toán thủ công. Người dùng có thể sử dụng các phép đo liên quan đến điện áp, thời gian, tần số và đặc tính dạng sóng.

Bộ đếm tần số 7 chữ số

Máy tích hợp frequency counter 7 chữ số, hỗ trợ đo tần số với độ phân giải cao trong các ứng dụng phù hợp.

Đồng hồ vạn năng kỹ thuật số DVM

UPO1054 được tích hợp DVM – Digital Voltmeter, giúp người dùng thực hiện thêm các phép đo điện áp mà không nhất thiết phải sử dụng thêm thiết bị bên ngoài.

Giải mã giao thức

Dòng UPO1000 hỗ trợ giải mã phần cứng thời gian thực cho các giao thức RS232/UART, I²C và SPI. Đây là tính năng hữu ích đối với kỹ thuật viên và kỹ sư làm việc với mạch vi điều khiển, bo mạch điện tử và hệ thống giao tiếp số.

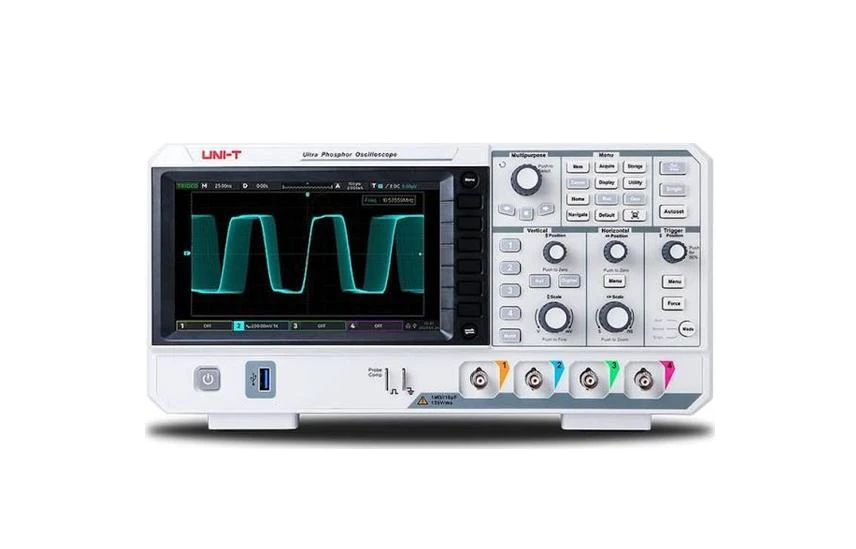

UNI-T UPO1054 Đo 4 kênh, 2GSa/s

=> Xem thêm: Bảng giá máy hiện sóng UNI-T

Ứng dụng của máy hiện sóng UNI-T UPO1054

UNI-T UPO1054 có thể được sử dụng trong nhiều lĩnh vực:

Kiểm tra và sửa chữa điện tử

Dùng để kiểm tra tín hiệu trên bo mạch, nguồn điện tử, mạch khuếch đại, mạch dao động, mạch điều khiển và các thiết bị điện tử dân dụng.

Thiết kế mạch điện tử

Kỹ sư có thể sử dụng máy để kiểm tra tín hiệu trong từng giai đoạn thiết kế, so sánh tín hiệu đầu vào – đầu ra và xác định các điểm bất thường.

Vi điều khiển và giao tiếp số

Với khả năng giải mã UART/RS232, I²C và SPI, UPO1054 hỗ trợ kiểm tra quá trình truyền dữ liệu giữa các IC và thiết bị ngoại vi.

Điện tử công nghiệp

Có thể sử dụng trong kiểm tra mạch điều khiển, tín hiệu cảm biến, bộ nguồn và các hệ thống điện tử công nghiệp.

Đào tạo và phòng thí nghiệm

4 kênh đo, màn hình 7 inch và nhiều chức năng phân tích giúp UPO1054 phù hợp với các phòng thực hành điện – điện tử và cơ sở đào tạo kỹ thuật.

Nghiên cứu và phát triển

Máy hỗ trợ thu thập, phân tích và quan sát tín hiệu, phù hợp với các công việc R&D trong lĩnh vực điện tử, viễn thông và thiết bị đo.

UNI-T cũng định vị dòng UPO1000 cho các lĩnh vực như bán dẫn, máy tính, thiết kế IC, điện tử công nghiệp, điện tử ô tô, bảo trì hiện trường và R&D/giáo dục.

Phụ kiện đi kèm UNI-T UPO1054

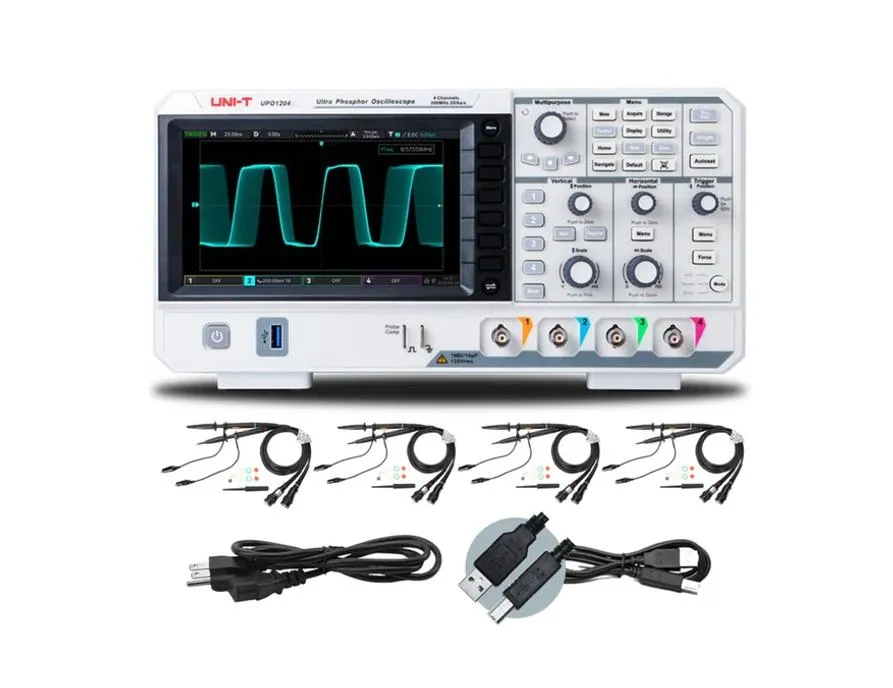

Theo tài liệu của UNI-T, bộ phụ kiện tiêu chuẩn của UPO1054 gồm:

Máy hiện sóng UNI-T UPO1054.
Dây nguồn.
Cáp USB.
4 que đo thụ động UT-P03 50MHz.

Ngoài ra, dòng UPO1000 có thể sử dụng thêm một số phụ kiện tùy chọn như:

Que đo điện áp cao.
Que đo vi sai cao áp.
Que đo dòng.
Các phụ kiện phục vụ những ứng dụng đo chuyên biệt.

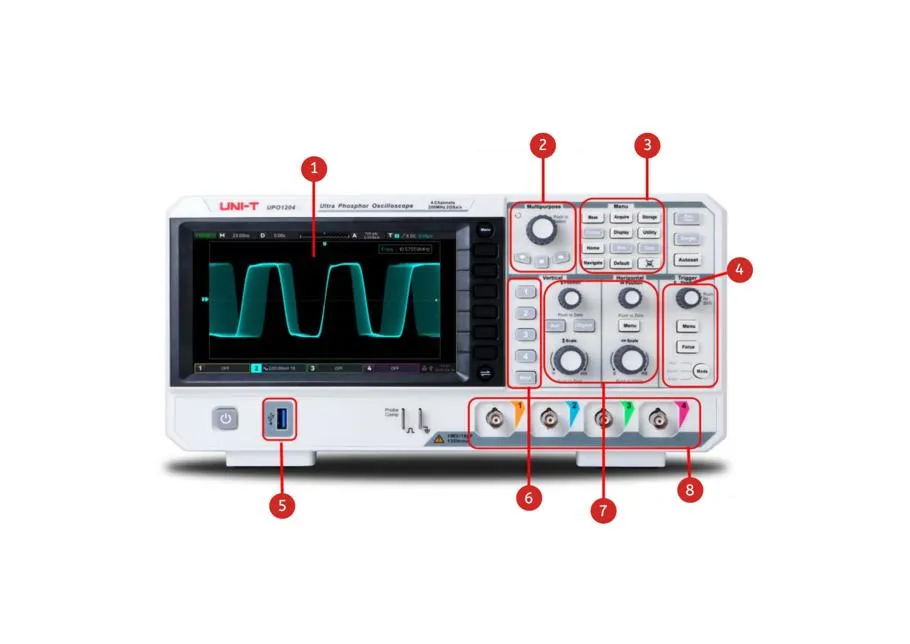

Hướng dẫn sử dụng UNI-T UPO1054 cơ bản

Bước 1: Kết nối nguồn

Kết nối dây nguồn và bật máy. Nên để thiết bị hoạt động ổn định trước khi thực hiện các phép đo yêu cầu độ chính xác cao.

Bước 2: Kết nối que đo

Cắm que đo vào kênh cần sử dụng, ví dụ CH1.

Chọn đúng hệ số suy hao trên máy tương ứng với que đo, chẳng hạn 1X hoặc 10X.

Bước 3: Kết nối tín hiệu cần kiểm tra

Đầu tip của que đo kết nối tới điểm tín hiệu cần đo, trong khi đầu mass kết nối tới điểm tham chiếu phù hợp.

Lưu ý: Không kết nối mass của que đo tùy tiện vào các điểm có điện thế nguy hiểm hoặc không cùng tham chiếu.

Bước 4: Thiết lập Volt/Div

Điều chỉnh Volt/Div để dạng sóng nằm trong vùng hiển thị phù hợp.

UPO1054 có thang đo dọc từ 500µV/div đến 20V/div.

Bước 5: Thiết lập Time/Div

Điều chỉnh Time/Div để quan sát số chu kỳ tín hiệu mong muốn.

Bước 6: Thiết lập Trigger

Điều chỉnh nguồn trigger, mức trigger và cạnh trigger để dạng sóng ổn định trên màn hình.

Bước 7: Sử dụng chức năng đo

Có thể lựa chọn các phép đo tự động hoặc sử dụng con trỏ để xác định điện áp, thời gian và các thông số của tín hiệu.

Bước 8: Phân tích nâng cao

Khi cần kiểm tra thành phần tần số, sử dụng FFT. Với các mạch giao tiếp số, có thể sử dụng chức năng giải mã giao thức tương ứng.

Có nên chọn máy hiện sóng UNI-T UPO1054?

Nếu nhu cầu của bạn là tìm một máy hiện sóng số 4 kênh, băng thông 50MHz, UPO1054 có cấu hình đáng chú ý với 2GSa/s, bộ nhớ 56Mpts, tốc độ bắt dạng sóng cao, FFT, DVM, frequency counter và giải mã giao thức.

Đặc biệt, 4 kênh analog giúp máy phù hợp với những công việc cần quan sát nhiều tín hiệu cùng lúc. Trong khi đó, bộ nhớ sâu và tốc độ bắt dạng sóng cao hỗ trợ quá trình tìm kiếm các hiện tượng bất thường trên tín hiệu.

Nếu cần băng thông cao hơn trong cùng dòng sản phẩm, UPO1000 còn có UPO1104 100MHz và UPO1204 200MHz, đều sử dụng 4 kênh analog và tốc độ lấy mẫu tối đa 2GSa/s.

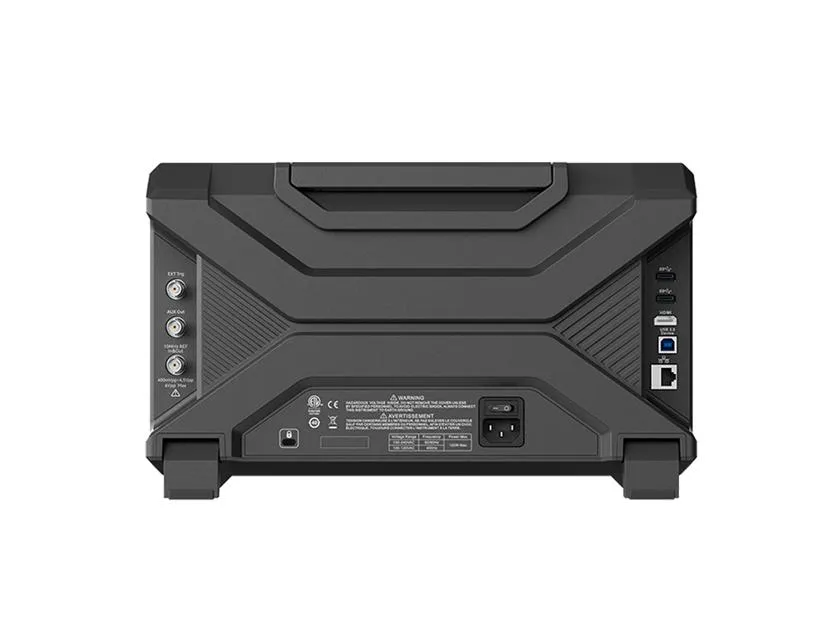

Hình ảnh thực tế UNI-T UPO1054

Câu hỏi thường gặp về UNI-T UPO1054

UNI-T UPO1054 có bao nhiêu kênh?

UPO1054 có 4 kênh analog, cho phép quan sát đồng thời tối đa 4 tín hiệu.

UPO1054 có băng thông bao nhiêu?

Máy có băng thông 50MHz.

UNI-T UPO1054 có tốc độ lấy mẫu bao nhiêu?

Tốc độ lấy mẫu tối đa là 2GSa/s trên một kênh; khi sử dụng 2 kênh là 1GSa/s và 4 kênh là 500MSa/s.

Bộ nhớ của UPO1054 bao nhiêu?

Máy có bộ nhớ sâu tối đa 56Mpts.

UPO1054 có chức năng FFT không?

Có. Máy hỗ trợ FFT để phân tích tín hiệu trong miền tần số, với tối đa 1Mpts FFT theo thông tin kỹ thuật của dòng sản phẩm.

UPO1054 có giải mã UART/I²C/SPI không?

Có. Dòng UPO1000 hỗ trợ giải mã phần cứng thời gian thực đối với RS232/UART, I²C và SPI.

UPO1054 có tích hợp máy phát tín hiệu không?

Không. UPO1054 không được trang bị waveform generator tích hợp.

Kết luận về UNI-T UPO1054

Máy hiện sóng số UNI-T UPO1054 là thiết bị đo phù hợp cho nhu cầu quan sát và phân tích tín hiệu điện với cấu hình 4 kênh – 50MHz – 2GSa/s – bộ nhớ 56Mpts.

Sự kết hợp giữa 4 kênh analog, tốc độ lấy mẫu cao, bộ nhớ sâu, Fast Acquire, FFT, DVM, frequency counter và giải mã giao thức giúp UNI-T UPO1054 có thể đáp ứng nhiều công việc từ sửa chữa điện tử, thiết kế mạch, kiểm tra hệ thống điều khiển đến đào tạo và nghiên cứu.

Đối với người đang tìm kiếm máy hiện sóng 4 kênh 50MHz, UPO1054 là một model nên đưa vào danh sách tham khảo, đặc biệt khi cần nhiều kênh đo và các chức năng phân tích tín hiệu nâng cao.
