Máy hiện sóng độ phân giải cao Uni-T MSO8804HD (8GHz, 4CH)

Máy hiện sóng độ phân giải cao Uni-T MSO8804HD

Hãng sản xuất :Uni-T
Model:MSO8804HD
Xuất xứ: Trung Quốc
Bảo hành: 12 Tháng

Máy hiện sóng MSO8000HD là máy độ phân giải cao cung cấp hai băng thông 8 GHz và 5 GHz. Toàn bộ dòng máy này có tốc độ lấy mẫu tiêu chuẩn 20 GSa/giây và độ phân giải dọc 12 bit. Được trang bị chipset analog front-end do UNI-T phát triển độc lập, các máy hiện sóng này mang lại hiệu suất tối ưu và sàn nhiễu thấp hơn, mang lại lợi thế đáng kể trong việc kiểm tra tín hiệu tốc độ cao và dải động cao.

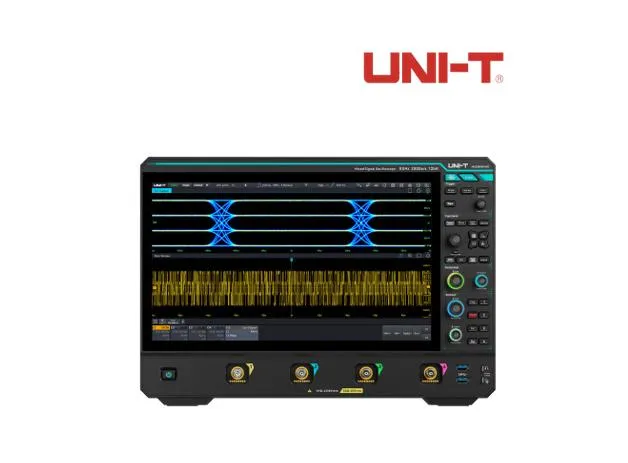

Máy hiện sóng Uni-T MSO8804HD

Ưu điểm nổi bật Uni-T MSO8804HD

8 GHz băng thông phù hợp cho các phép đo tín hiệu tốc độ rất cao.
12-bit ADC cung cấp 4.096 mức lượng tử, chi tiết gấp 16 lần so với máy 8-bit.
Màn hình 15,6 inch Full HD cho không gian hiển thị lớn và thao tác cảm ứng thuận tiện.
Phân tích jitter và eye diagram (tùy chọn) cho kiểm thử tín hiệu số tốc độ cao.
Giải mã giao thức chuẩn gồm UART, I²C, SPI, CAN, LIN, RS-422/485.
Khả năng compliance test cho USB 2.0 và Ethernet 10/100 (tùy chọn).
9 trong 1 – Hệ thống đo tích hợp

MSO8804HD kết hợp nhiều thiết bị trong một nền tảng:

Tiếng ồn thấp hơn và ENOB được cải thiện

Độ ồn nền: 50mV/div, thấp tới 800μV ở băng thông đầy đủ (Điển hình)
ENOB: >7 bit (ở băng thông đầy đủ của hệ thống, 50Ω, 50mV/div, -3dBFS).
SFDR: ≥ 50dBc (Điển hình)
Độ nhiễu nội tại thấp: ≤150fs RMS

Phân tích Độ Nhiễu và Biểu đồ Mắt

Chế độ xem Phân tích Độ Nhiễu: Biểu đồ Mắt, Biểu đồ Xu hướng, Biểu đồ Histogram, Phổ TIE, Đường cong Bath
Đo Độ Nhiễu: TIE, Độ Nhiễu Chu kỳ-Chu kỳ, Độ Nhiễu Chu kỳ, PJ, TJ@BER, RJ, DJ, DDJ, DCD, ISI
Đầu nối BNC có độ chính xác băng thông cao: ＞10GHz.

Phân tích PAM-N

Hỗ trợ phân tích tín hiệu từ PAM-3 đến PAM-16. Được trang bị bộ chuyển đổi ADC 12 bit và cung cấp hơn 7 bit Số bit hiệu dụng (ENOB) ở băng thông đầy đủ, thiết bị có thể khôi phục xung nhịp từ tín hiệu PAM-N với chênh lệch biên độ nhỏ và thực hiện các phép đo sơ đồ mắt theo thời gian thực.

Kiểm tra tính tuân thủ giao thức

Hỗ trợ kiểm tra tính tuân thủ giao thức USB 2.0 và Ethernet 10/100/1000 Mbps.
Các giao thức chính thống như Ethernet ô tô, MIPI và PCIe đang dần được bổ sung.

Phân tích Giao thức Nối tiếp, Hỗ trợ hơn 21 giao thức

Bus nối tiếp nhúng: RS-232/422/485/UART, I2C, SPI, SMBUS, SPMI, AudioBus (I2S, LJ, RJ, TDM)
Bus nối tiếp ô tô: CAN, LIN, CAN-FD, SENT, FlexRay, I3C, PSI5
Máy tính & Truyền thông: USB2.0, PCIe2.0, Ethernet, NRZ, Manchester, 8b/10b
Bus nối tiếp hàng không vũ trụ: MIL-STD-1553，ARINC 429

Lập trình nhúng MATLAB

Hỗ trợ lập trình nhúng MATLAB
Kết quả hoạt động được hiển thị trực tiếp trên cửa sổ máy hiện sóng.

Trình thiết kế bộ lọc nâng cao, Hỗ trợ các loại bộ lọc:

Butterworth
Chebyshev Loại I
Chebyshev Loại II
Elliptic
Phương pháp lấy mẫu
Remez
Hàm cửa sổ

Uni-T MSO8804HD với các ứng dụng phù hợp như:

Thiết kế và xác minh Signal Integrity
Giao tiếp tốc độ cao như PCI Express, USB 2.0, Ethernet
Nghiên cứu bán dẫn
Hệ thống hàng không, quốc phòng
Phòng R&D và viện nghiên cứu
