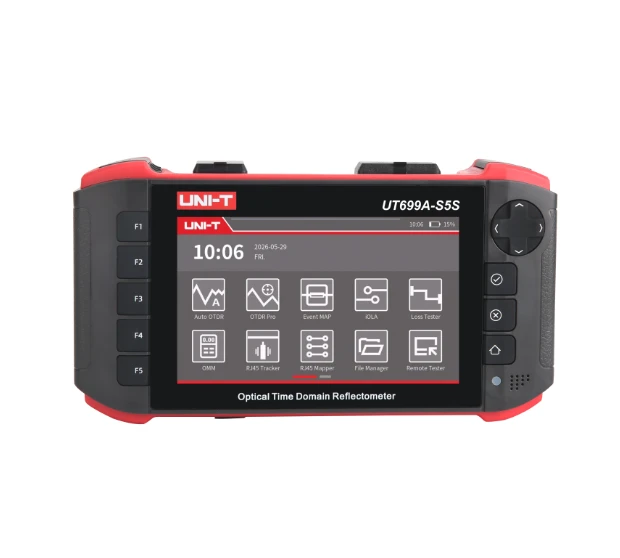

Máy đo OTDR UNI-T UT699A

Mã sản phẩm:

UT699A
Hãng sản phẩm:

UNI-T
Tình trạng:

Còn hàng

Giá khuyến mãi:

100đ

Download Catalog UNI-T UT699A

Số lượng:

Điều khoản

Hàng chính hãng
Mới 100% nguyên đai nguyên kiện.
Vận chuyển toàn quốc
Nhanh chóng, đúng hẹn.
Đổi trả miễn phí
Nếu do lỗi của nhà sản xuất.
Chăm sóc khách hàng
Hậu mãi, hỗ trợ chu đáo.

Nội dung bài viết

Giới thiệu máy đo OTDR UNI-T UT699A

Máy đo OTDR UNI-T UT699A là thiết bị đo kiểm cáp quang đa chức năng được thiết kế để phục vụ công việc lắp đặt, kiểm tra, bảo trì và xử lý sự cố trên hệ thống mạng cáp quang. Sản phẩm tích hợp nhiều công cụ kiểm tra trong một thiết bị nhỏ gọn, hỗ trợ kỹ thuật viên đánh giá chất lượng tuyến cáp, xác định vị trí sự kiện trên đường truyền và kiểm tra các thông số quang học cần thiết.

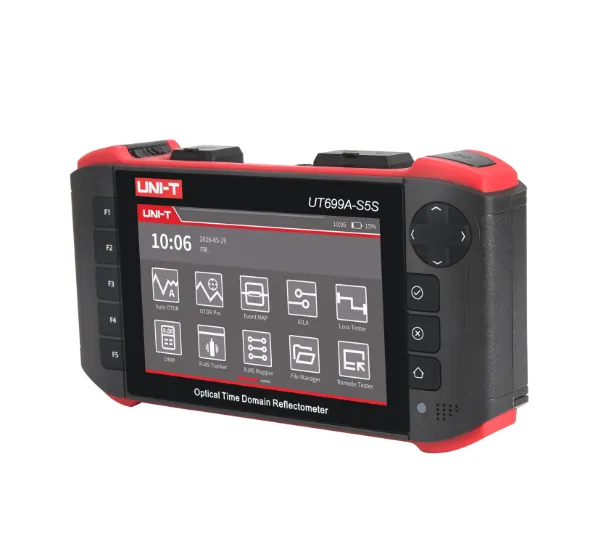

Máy đo OTDR UNI-T UT699A - Kiểm tra cáp quang

UNI-T UT699A được trang bị màn hình màu cảm ứng HD 5 inch, kết hợp điều khiển bằng phím bấm, giúp thao tác thuận tiện khi làm việc tại hiện trường. Bên cạnh chức năng OTDR, thiết bị còn tích hợp bản đồ sự kiện quang, đồng hồ đo công suất quang OPM, nguồn phát quang OLS, bút soi lỗi quang VFL và chức năng kiểm tra cáp mạng LAN.

Với khả năng kiểm tra tuyến cáp quang có chiều dài lên đến 150 km tùy điều kiện đo và cấu hình, UNI-T UT699A là lựa chọn đáng cân nhắc cho các đơn vị thi công viễn thông, nhà cung cấp dịch vụ Internet, đội ngũ bảo trì hạ tầng mạng và kỹ thuật viên chuyên ngành cáp quang.

Ưu điểm và tính năng nổi bật máy đo OTDR UNI-T UT699A

Tính năng UNI-T UT699A

Đo phản xạ miền thời gian quang học OTDR

OTDR (Optical Time Domain Reflectometer) là chức năng chính của thiết bị, cho phép phân tích tín hiệu phản xạ và tán xạ ngược trong sợi quang để đánh giá tình trạng tuyến cáp.

Thông qua kết quả đo, kỹ thuật viên có thể xác định khoảng cách đến các điểm sự kiện, phát hiện vị trí suy hao bất thường và hỗ trợ khoanh vùng các vị trí có khả năng bị đứt cáp hoặc lỗi kết nối.

Màn hình cảm ứng màu 5 inch

Máy sử dụng màn hình màu độ phân giải 800 × 480 pixel, hỗ trợ cảm ứng và phím điều khiển. Giao diện trực quan giúp người dùng quan sát đường cong OTDR, theo dõi kết quả đo và thao tác với các chức năng nhanh chóng hơn.

Tích hợp nhiều chức năng đo quang

UNI-T UT699A kết hợp nhiều công cụ kiểm tra, bao gồm:

OTDR: phân tích tuyến cáp quang và xác định vị trí sự kiện.

OPM: đo công suất quang tại các bước sóng hỗ trợ.

OLS: phát tín hiệu quang ổn định để kiểm tra đường truyền.

VFL: phát ánh sáng đỏ nhìn thấy được để hỗ trợ tìm điểm lỗi trên cáp quang.

Kiểm tra cáp LAN: hỗ trợ kiểm tra chiều dài cáp, sơ đồ dây RJ45 và truy tìm cáp mạng.

Quản lý tệp và ảnh chụp màn hình: hỗ trợ lưu trữ, xem lại và phục vụ công tác báo cáo kỹ thuật.

Các chức năng thực tế có thể khác theo cấu hình và phiên bản máy.

Hỗ trợ kiểm tra tuyến cáp đường dài

Dòng UT699A có dải đo OTDR từ 0,1 km đến 150 km theo thông số công bố. Khả năng đo thực tế còn phụ thuộc vào bước sóng, dải động, độ suy hao của tuyến cáp, các mối nối và thiết lập phép đo.

Thiết kế nhỏ gọn, pin dung lượng cao

Thiết bị có kích thước khoảng 190 × 102 × 45 mm, trọng lượng khoảng 500 g và sử dụng pin lithium 3,6 V/5000 mAh. Thiết kế này phù hợp cho công việc đo kiểm lưu động tại công trình, tủ phối quang, trạm viễn thông và các tuyến cáp ngoài hiện trường.

Ưu điểm UNI-T UT699A

Tiết kiệm chi phí đầu tư thiết bị

Việc tích hợp OTDR, đồng hồ đo công suất quang, nguồn phát quang, bút soi lỗi và kiểm tra cáp mạng giúp giảm nhu cầu mang theo nhiều thiết bị riêng biệt trong những công việc phù hợp.

Hỗ trợ xác định vị trí sự cố

OTDR giúp kỹ thuật viên phân tích chiều dài tuyến cáp, vị trí các mối nối, điểm phản xạ và những khu vực có suy hao đáng chú ý. Nhờ đó, quá trình khoanh vùng và xử lý lỗi mạng quang có thể hiệu quả hơn.

Thuận tiện khi làm việc tại công trình

Màn hình cảm ứng, pin dung lượng cao và thiết kế cầm tay giúp thiết bị phù hợp với môi trường thi công, bảo trì và kiểm tra hệ thống cáp quang tại nhiều địa điểm khác nhau.

Hỗ trợ lưu trữ kết quả đo

Chức năng quản lý tệp và chụp ảnh màn hình giúp người dùng lưu lại kết quả, phục vụ công tác nghiệm thu, lập báo cáo hoặc theo dõi tình trạng tuyến cáp qua các lần kiểm tra.

Nhiều lựa chọn cấu hình

Dòng UT699A có các phiên bản với bước sóng và dải động khác nhau, giúp người dùng lựa chọn cấu hình phù hợp với đặc điểm tuyến cáp và yêu cầu công việc.

Ứng dụng thực tế của UNI-T UT699A

Thi công mạng cáp quang FTTH

Thiết bị hỗ trợ kiểm tra tuyến cáp quang đến hộ gia đình, đánh giá vị trí mối nối và khoanh vùng các điểm có khả năng gây suy hao tín hiệu.

Bảo trì hệ thống viễn thông

Kỹ thuật viên có thể sử dụng OTDR để kiểm tra tình trạng tuyến cáp, theo dõi các điểm sự kiện và hỗ trợ xác định vị trí lỗi khi chất lượng đường truyền suy giảm.

Kiểm tra cáp quang trong doanh nghiệp

Tại văn phòng, nhà máy, trung tâm dữ liệu hoặc hệ thống mạng nội bộ sử dụng cáp quang, thiết bị hỗ trợ kiểm tra và đánh giá chất lượng đường truyền theo nhu cầu kỹ thuật.

Kiểm tra cáp quang đường dài

Khả năng đo theo cấu hình lên đến 150 km giúp UT699A phù hợp với một số công việc kiểm tra tuyến cáp đường dài. Cần lựa chọn phiên bản có dải động phù hợp và đánh giá điều kiện suy hao thực tế trước khi sử dụng.

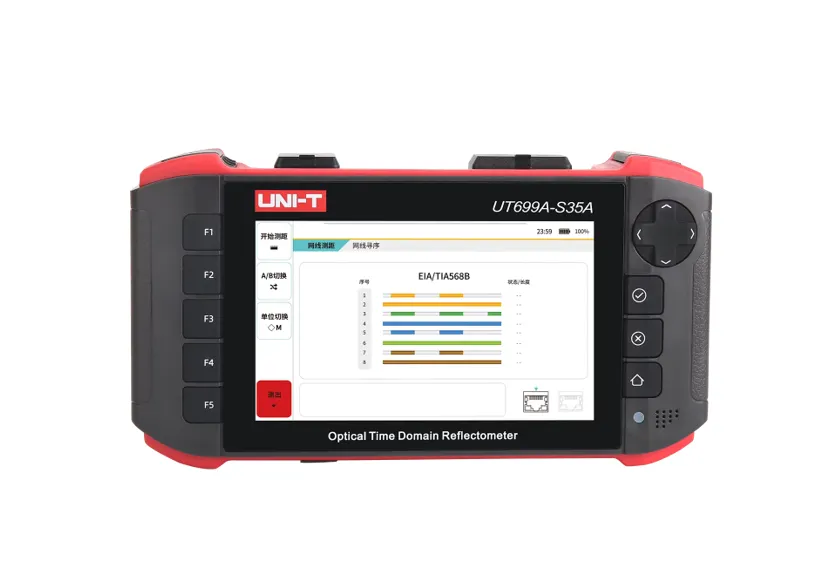

Kiểm tra cáp mạng LAN

Chức năng kiểm tra RJ45 hỗ trợ kiểm tra chiều dài cáp, sơ đồ đấu dây và truy tìm cáp mạng, hữu ích cho công việc lắp đặt và bảo trì hạ tầng mạng.

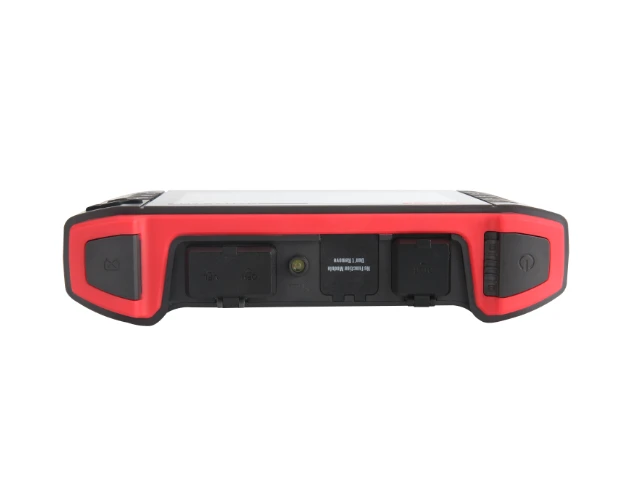

UNI-T UT699A chính hãng

Hướng dẫn sử dụng máy đo OTDR UNI-T UT699A cơ bản

Bước 1: Kiểm tra thiết bị và đầu nối

Kiểm tra pin, cổng quang và đầu nối trước khi đo. Làm sạch đầu nối bằng dụng cụ chuyên dụng và kiểm tra tình trạng sợi quang.

Bước 2: Xác nhận tuyến cáp cần đo

Xác định loại sợi quang, bước sóng đo phù hợp và tình trạng tuyến cáp. Không kết nối trực tiếp vào tuyến đang có tín hiệu quang khi chưa xác nhận chế độ đo cho phép.

Bước 3: Kết nối cáp quang

Kết nối sợi quang vào cổng OTDR đúng chuẩn SC/UPC theo cấu hình thiết bị. Đảm bảo đầu nối sạch và được lắp đúng cách để tránh sai số do phản xạ tại điểm kết nối.

Bước 4: Cài đặt thông số đo

Chọn bước sóng, độ rộng xung, thời gian đo và các thông số cần thiết theo chiều dài tuyến cáp. Với tuyến ngắn hoặc cần phân biệt các sự kiện gần nhau, cần cân nhắc lựa chọn xung phù hợp.

Bước 5: Tiến hành đo

Khởi chạy phép đo và chờ thiết bị thu thập dữ liệu. Quan sát đường cong OTDR và bản đồ sự kiện để đánh giá vị trí, khoảng cách và suy hao tại các điểm trên tuyến.

Bước 6: Lưu và kiểm tra kết quả

Lưu kết quả đo hoặc chụp màn hình để phục vụ báo cáo. Khi phát hiện điểm bất thường, nên kiểm tra lại đầu nối, mối hàn và cấu hình đo trước khi kết luận về tình trạng tuyến cáp.

Lưu ý an toàn: Không nhìn trực tiếp vào đầu nối quang hoặc nguồn phát laser. Trước khi đo OTDR, phải xác nhận tuyến cáp và tuân thủ hướng dẫn của nhà sản xuất, đặc biệt khi kiểm tra các hệ thống đang hoạt động.

Lưu ý khi lựa chọn UNI-T UT699A

Trước khi mua máy đo OTDR UNI-T UT699A, người dùng nên xác định các yếu tố sau:

Bước sóng cần đo: 1310 nm, 1550 nm hay 1625 nm.

Dải động cần thiết theo chiều dài và suy hao tuyến cáp.

Loại sợi quang sử dụng và chuẩn đầu nối.

Nhu cầu đo công suất quang, phát nguồn quang, soi lỗi hoặc kiểm tra LAN.

Yêu cầu lưu trữ kết quả và quản lý dữ liệu.

Phiên bản cụ thể, phụ kiện đi kèm và chính sách bảo hành.

Việc chọn đúng phiên bản giúp tránh tình trạng thiết bị không đáp ứng được yêu cầu đo kiểm của hệ thống thực tế.

Phân biệt các phiên bản UT699A

Phiên bản	Bước sóng OTDR	Dải động
UT699A-S5S	1550 nm	20 dB
UT699A-S62	1625 nm	30 dB
UT699A-S35A	1310/1550 nm	26/24 dB
UT699A-S35B	1310/1550 nm	32/30 dB

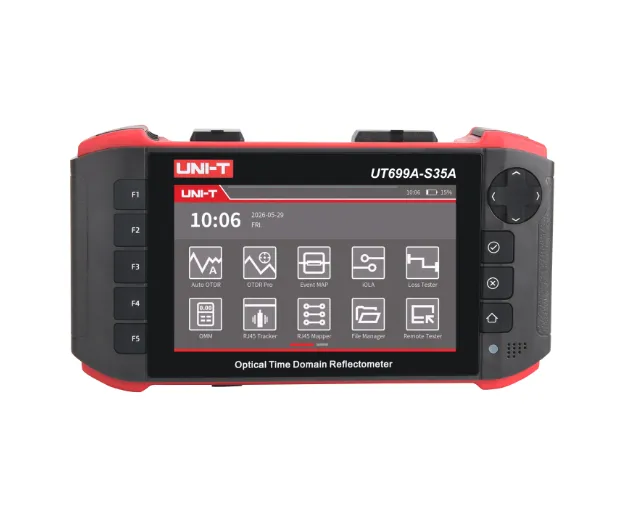

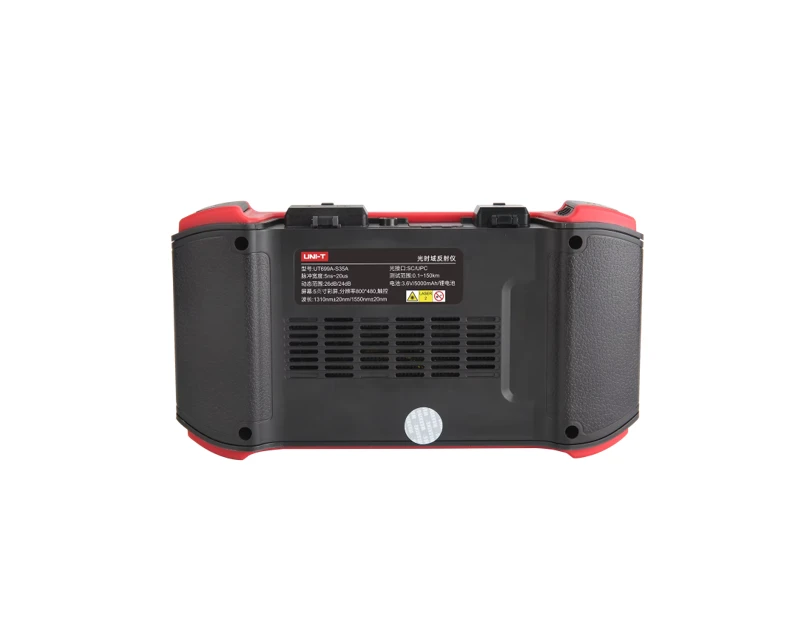

Hình ảnh thực tế: UNI-T UT699A

=> Xem thêm: Bảng giá Kiểm tra cáp quang đo OTDR UNI-T

Câu hỏi thường gặp về máy đo OTDR UNI-T UT699A

UNI-T UT699A dùng để làm gì?

UNI-T UT699A dùng để kiểm tra và phân tích tuyến cáp quang bằng phương pháp OTDR, hỗ trợ xác định khoảng cách đến các sự kiện, đánh giá suy hao và khoanh vùng sự cố trên đường truyền.

UNI-T UT699A đo được cáp quang dài bao nhiêu?

Dòng UT699A có dải đo công bố từ 0,1 km đến 150 km. Kết quả thực tế phụ thuộc phiên bản, dải động và đặc điểm tuyến cáp.

UNI-T UT699A có đo được công suất quang không?

Có. Dòng máy tích hợp chức năng OPM để đo công suất quang tại các bước sóng được hỗ trợ.

UNI-T UT699A có kiểm tra được cáp mạng LAN không?

Có. Thiết bị hỗ trợ kiểm tra cáp mạng qua giao diện RJ45, bao gồm chiều dài cáp, sơ đồ dây và truy tìm cáp theo chức năng được trang bị.

Các phiên bản UT699A có giống nhau không?

Không. Các phiên bản khác nhau về bước sóng, dải động và một số tính năng. Người mua nên kiểm tra chính xác mã máy trước khi đặt hàng.

Mua máy đo OTDR UNI-T UT699A ở đâu chính hãng giá tốt?

Nếu bạn đang tìm kiếm máy đo OTDR UNI-T UT699A chính hãng, hãy lựa chọn nhà cung cấp có thông tin sản phẩm rõ ràng, tài liệu kỹ thuật, chính sách bảo hành và hỗ trợ tư vấn cấu hình phù hợp.

Khi yêu cầu báo giá, nên cung cấp mã phiên bản cụ thể, nhu cầu kiểm tra tuyến cáp và các phụ kiện cần thiết để được tư vấn chính xác.

UNI-T UT699A là giải pháp đáng cân nhắc cho các đơn vị thi công, bảo trì và kiểm tra hệ thống cáp quang cần một thiết bị OTDR đa chức năng, màn hình trực quan và thiết kế thuận tiện cho công việc hiện trường.

Thông tin liên hệ:

CÔNG TNHH THƯƠNG MẠI VÀ CÔNG NGHỆ QTECH ĐẠI LÝ HÃNG UNI-T TẠI VIỆT NAM

QTECH TẠI HÀ NỘI

Địa chỉ: Số 4, ngõ 32, tổ 13, phố Sài Đồng, phường Phúc Lợi, Long Biên, TP Hà Nội
Hotline: 0859.788.333
Email: info@vnqtech.com
Website: https://thietbiqtech.com

QTECH TẠI TP. HỒ CHÍ MINH

Địa chỉ: Số 32 đường TL57, P. An Phú Đông, TP. HCM
Hotline: 0972.124.827
Email: info@vnqtech.com
Website: https://thietbiqtech.com

Một số thắc mắc Khách hàng thường gặp

Thời gian giao hàng

QTECH giao hàng đến bạn trong thời gian từ 1 - 2 ngày. Không tính ngày lễ, thứ 7, chủ nhật.

Có được miễn phí vận chuyển không?

QTECH có chính sách miễn phí vận chuyển toàn quốc với mọi đơn hàng. Quý khách vui lòng tham khảo chính sách vận chuyển của chúng tôi để biết thêm thông tin

Giá sản phẩm đã bao gồm VAT chưa?

Với những khách hàng không có nhu cầu lấy VAT thì giá sản phẩm bằng đúng giá đã ghi trên website. Đối với quý khách hàng có nhu cầu lấy VAT, vui lòng cộng thêm vat 8% hoặc 10% vào giá.

Có làm việc ngoài giờ hành chính không?

Bộ phận kinh doanh và bộ phận chăm sóc khách hàng làm việc từ 8h - 24h hàng ngày. Khung giờ từ 18h - 24h việc hỗ trợ có thể chậm hơn. Tuy nhiên, nếu bạn có nhu cầu mua hàng có thể để lại số điện thoại để bộ phận kinh doanh của chúng tôi liên lạc lại với Quý khách..

Nếu hàng bị lỗi/hỏng có được hoàn trả/ đổi hàng không

QTECH có chính sách đổi trả hàng dành cho quý khách hàng. Quý khách vui lòng tham khảo chính sách đổi trả hàng của chúng tôi để biết thêm thông tin chi tiết

Thông số: Giá trị
Thương hiệu: UNI-T
Model: UT699A Series
Loại sợi quang: Single-mode
Bước sóng: 1310 nm, 1550 nm hoặc 1625 nm tùy phiên bản
Dải đo: 0,1–150 km
Dải động: 20–32 dB tùy phiên bản
Độ rộng xung: 5 ns–20 µs
Thời gian đo: 5–180 giây
Tốc độ cập nhật thời gian thực: 2 Hz
Vùng mù suy hao: 8 m
Vùng mù sự kiện: 2 m
Số điểm lấy mẫu: 15.600
Khoảng lấy mẫu nhỏ nhất: 0,16 m
Độ tuyến tính: ±0,05 dB/dB
Ngưỡng suy hao: 0,01 dB
Độ phân giải suy hao: 0,001 dB
Độ không đảm bảo khoảng cách: ±(0,8 + 0,005% × khoảng cách + độ phân giải lấy mẫu) m
Cài đặt chiết suất : 1,0000–2,0000
Cổng quang OTDR: SC/UPC
Phát hiện ánh sáng đầu vào: Có
2. Thông số đo công suất quang OPM
Thông số: Giá trị
Cổng kết nối Universal: 2,5 mm
Loại đầu dò: InGaAs
Dải bước sóng đáp ứng: 700–1700 nm
Bước sóng hiệu chuẩn: 850/980/1270/1300/1310/1490/1550/1577/1625/1650 nm
Dải đo công suất: +30 đến -50 dBm (phiên bản C-type)
Độ chính xác: ±0,4 dB tại 1310/1490/1550/1625 nm; ±1 dB tại các bước sóng hiệu chuẩn còn lại được hãng quy định
Độ phân giải hiển thị: 0,01 dBm
Nhận dạng tần số : 270 Hz/1 kHz/2 kHz
Đo tương đối: Có
Tự hiệu chuẩn người dùng: Có
3. Thông số nguồn phát quang OLS và bút soi lỗi VFL
Thông số: OLS – Nguồn phát quang VFL – Bút soi lỗi
Cổng kết nối - SC/UPC - Universal 2,5 mm
Bước sóng - 1310/1550 nm hoặc 1550 nm tùy phiên bản - 650 ± 20 nm
Công suất đầu ra - Trên -5 dBm - 10 mW
Chế độ hoạt động - CW, 270 Hz, 1 kHz, 2 kHz và các chế độ nhấp nháy hỗ trợ - Liên tục hoặc nhấp nháy 1 Hz
4. Thông số chung
Thông số: Giá trị
Màn hình: Màn hình màu cảm ứng 5 inch
Độ phân giải màn hình: 800 × 480 pixel
Pin: Lithium 3,6 V – 5000 mAh
Thời gian chờ: Trên 9 giờ
Thời gian đo liên tục: Trên 5 giờ
Cổng sạc: USB Type-C
Kiểm tra cáp mạng: RJ45: chiều dài cáp, sơ đồ dây, truy tìm cáp
Lưu trữ: Thẻ TF hoặc USB
Đèn LED: Có
Tự động tắt nguồn: Có
Kích thước: 190 × 102 × 45 mm
Trọng lượng: Khoảng 500 g
