Máy đo độ rung UNI-T UT315A - Lưu 1999 dữ liệu, FFT

Tổng quan về: Máy đo độ rung UNI-T UT315A

Máy đo độ rung UNI-T UT315A là thiết bị đo và phân tích rung động chuyên dụng, được sử dụng để kiểm tra tình trạng hoạt động của động cơ, máy móc, thiết bị cơ khí và các hệ thống công nghiệp. Máy sử dụng cảm biến gia tốc độ nhạy cao, hỗ trợ đo rung theo ba hướng X, Y, Z, đồng thời cung cấp nhiều thông số như gia tốc, vận tốc và độ dịch chuyển.

Không chỉ đơn thuần hiển thị giá trị rung, UNI-T UT315A còn hỗ trợ lưu tới 1999 bộ dữ liệu, giao tiếp USB với máy tính và phần mềm PC, giúp người dùng thuận tiện trong việc thu thập, theo dõi và phân tích kết quả đo. Catalogue UNI-T cũng xác nhận UT315A hỗ trợ dải tần gia tốc tới 10 kHz, trong khi vận tốc đạt 1 kHz và độ dịch chuyển đạt 500 Hz.

Đây là lựa chọn phù hợp cho kỹ thuật viên bảo trì, kỹ sư cơ khí, nhà máy sản xuất và các đơn vị cần theo dõi tình trạng rung của máy móc theo định kỳ.

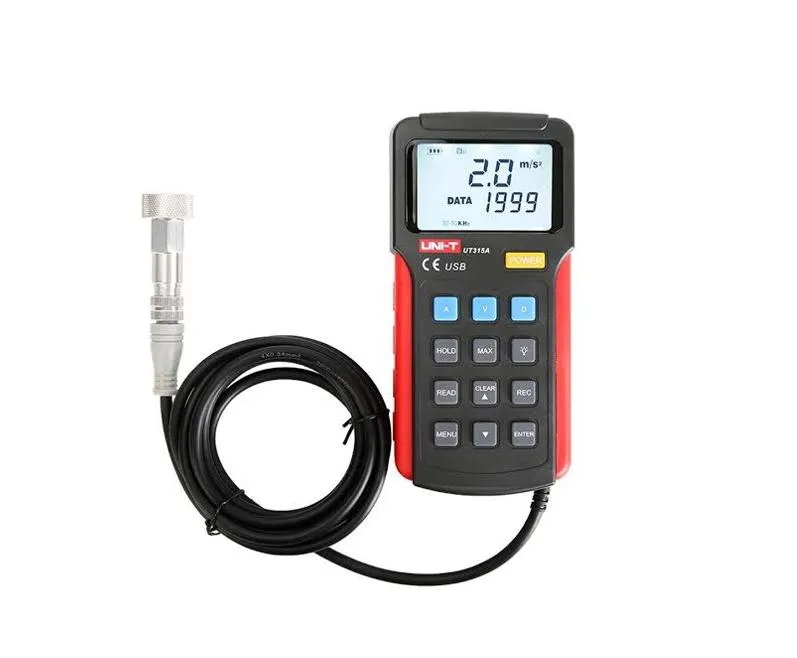

Máy đo rung UNI-T UT315A chính hãng

Những tính năng và ưu điểm nổi bật của UNI-T UT315A

Tính năng UT315A

Đo gia tốc, vận tốc và độ dịch chuyển

Máy đo độ rung UNI-T cung cấp ba đại lượng quan trọng trong đánh giá rung động:

Gia tốc – Acceleration (O-P): 0–199,9 m/s².
Vận tốc – Velocity (RMS): 0–19,99 cm/s.
Độ dịch chuyển – Displacement (P-P): 1–1,999 mm.

Việc kết hợp ba thông số giúp kỹ thuật viên có thêm cơ sở để đánh giá tình trạng rung của máy móc thay vì chỉ dựa vào một giá trị duy nhất.

Đo rung theo nhiều hướng

UT315A sử dụng cảm biến gia tốc để đo rung theo ba hướng X, Y và Z. Điều này đặc biệt hữu ích khi kiểm tra các thiết bị có rung động phức tạp hoặc cần xác định hướng rung mạnh nhất.

Dải tần gia tốc lên đến 10 kHz

Một ưu điểm đáng chú ý của UT315A là dải tần gia tốc 10 Hz–10 kHz. Dải tần rộng giúp máy có khả năng phát hiện và đánh giá nhiều thành phần rung động trong thiết bị cơ khí.

Theo catalogue UNI-T, dải tần vận tốc là 10 Hz–1 kHz, còn độ dịch chuyển là 10 Hz–500 Hz.

Lưu trữ tới 1999 bộ dữ liệu

UT315A có bộ nhớ cho phép lưu tới 1999 bộ dữ liệu đo. Đây là tính năng rất hữu ích khi kỹ thuật viên cần kiểm tra nhiều thiết bị hoặc muốn xây dựng lịch sử rung của một máy theo thời gian.

Ví dụ, doanh nghiệp có thể ghi nhận dữ liệu:

Ngày 1 → Ngày 30 → Ngày 60 → Ngày 90

Sau đó so sánh mức rung để phát hiện xu hướng tăng bất thường.

Kết nối USB và phần mềm PC

UT315A được trang bị giao tiếp USB và phần mềm PC, cho phép kết nối máy với máy tính để xem và phân tích dữ liệu. Tài liệu hướng dẫn cho biết dữ liệu có thể được xem và phân tích thông qua phần mềm PC của UT315A.

Đây là điểm khiến UT315A phù hợp hơn với các công việc cần thu thập và quản lý dữ liệu rung thay vì chỉ đo nhanh tại hiện trường.

Hỗ trợ phân tích FFT

FFT – Fast Fourier Transform – là phương pháp thường được sử dụng để phân tích thành phần tần số của tín hiệu rung.

Theo thông tin sản phẩm, UT315A hỗ trợ tính toán FFT, cùng các chức năng hiển thị dạng sóng và so sánh kết quả với giá trị tham chiếu.

Nhờ đó, thiết bị có thể hỗ trợ kỹ thuật viên phân tích sâu hơn nguyên nhân rung động.

Ưu điểm UT315A

1. Đo được 3 thông số rung

Gia tốc, vận tốc và độ dịch chuyển giúp đánh giá rung toàn diện hơn.

2. Đo rung 3 trục

Hỗ trợ kiểm tra theo hướng X, Y, Z, phù hợp với các thiết bị có rung động đa hướng.

3. Dải tần gia tốc rộng

Dải tần gia tốc từ 10 Hz đến 10 kHz giúp thiết bị đáp ứng nhiều nhu cầu kiểm tra rung công nghiệp.

4. Lưu được 1999 bộ dữ liệu

Phù hợp với công việc kiểm tra nhiều thiết bị và theo dõi xu hướng rung dài hạn.

5. Có USB và phần mềm PC

Cho phép chuyển dữ liệu sang máy tính để xem và phân tích.

6. Hỗ trợ FFT

Giúp người dùng có thêm khả năng phân tích thành phần tần số của tín hiệu rung.

7. Có nhiều đầu dò

Đầu dò dài, ngắn, đầu nhọn và đầu dò đế từ giúp linh hoạt trong các điều kiện đo khác nhau.

UT315A - Máy đo rung 3 trục có lưu dữ liệu, phân tích FFT

=> Xem thêm: Máy đo độ rung bán chạy UNI-T UT311A

Ứng dụng của máy đo độ rung UNI-T UT315A

Kiểm tra động cơ điện

Động cơ có thể phát sinh rung do:

Mất cân bằng rotor.
Lệch trục.
Lỏng chân đế.
Hư hỏng ổ bi.
Khớp nối không đồng tâm.
Các vấn đề cơ khí khác.

UT315A giúp kỹ thuật viên đo và ghi nhận mức rung tại nhiều vị trí để theo dõi tình trạng động cơ.

Kiểm tra máy bơm

Máy bơm công nghiệp có thể xuất hiện rung do mất cân bằng, lệch trục, vấn đề ổ trục hoặc các bất thường trong quá trình vận hành.

Việc đo rung định kỳ bằng UT315A giúp doanh nghiệp phát hiện những thay đổi bất thường trước khi sự cố nghiêm trọng xảy ra.

Kiểm tra quạt công nghiệp

Đối với quạt, blower và hệ thống thông gió, rung động có thể liên quan đến mất cân bằng cánh quạt, lệch trục hoặc hỏng ổ bi.

UT315A có thể đo tại nhiều vị trí và theo nhiều hướng X, Y, Z để hỗ trợ đánh giá tình trạng rung.

Kiểm tra hộp số

Rung động trong hộp số có thể liên quan đến bánh răng, ổ bi hoặc trục truyền động. Phân tích rung và thành phần tần số có thể cung cấp thêm thông tin cho quá trình chẩn đoán.

Bảo trì dự đoán

Một ứng dụng quan trọng của UT315A là phục vụ bảo trì dự đoán – Predictive Maintenance.

Thay vì chỉ sửa chữa khi máy đã xảy ra sự cố, kỹ thuật viên có thể:

Đo rung khi máy hoạt động bình thường.
Lưu kết quả làm giá trị tham chiếu.
Đo định kỳ.
So sánh dữ liệu.
Phát hiện xu hướng rung tăng.
Lên kế hoạch kiểm tra và bảo trì.

Cách tiếp cận này giúp doanh nghiệp chủ động hơn trong quản lý máy móc.

Kiểm tra công trình và kết cấu

UT315A cũng có thể được sử dụng trong các ứng dụng kiểm tra rung của tòa nhà, cầu, đường và các kết cấu, tùy theo phương pháp đo và yêu cầu kỹ thuật cụ thể. Thông tin sản phẩm tại UNI-T Việt Nam cũng liệt kê nhóm ứng dụng này.

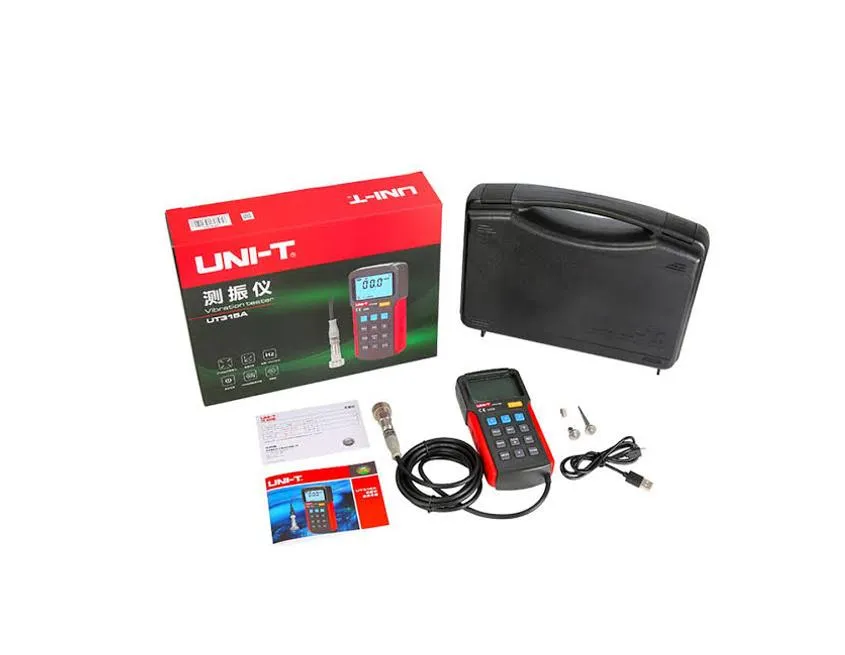

Phụ kiện máy đo độ rung UNI-T UT315A

Bộ phụ kiện UT315A được các nguồn phân phối liệt kê gồm:

Máy đo độ rung UNI-T UT315A.
Pin 9V.
Cáp kết nối máy tính.
CD/phần mềm PC.
Đầu đo kết nối kiểu ren.
Đầu đo đế từ.
Đầu trụ ngắn.
Đầu nhọn dài.
Hướng dẫn sử dụng.

Các phụ kiện đầu dò và đế từ giúp UT315A linh hoạt hơn khi đo trên nhiều loại bề mặt và vị trí khác nhau.

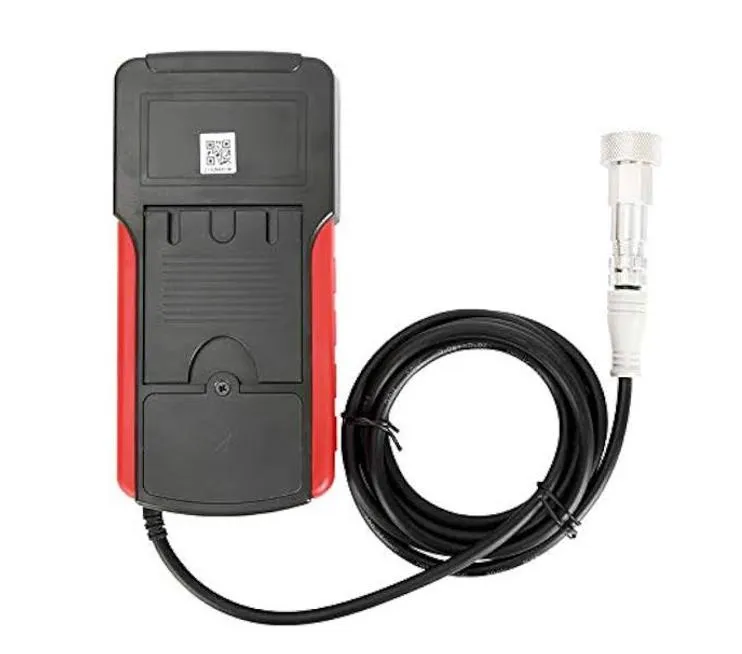

Hình ảnh thực tế: UNI-T UT315A - Thiết bị đo độ rung công nghiệp

Hướng dẫn sử dụng UNI-T UT315A

Bước 1: Lắp pin

UT315A sử dụng pin 9V loại 6F22. Lắp pin đúng cực trước khi sử dụng.

Bước 2: Kết nối đầu dò

Lắp đầu dò vào cổng kết nối trên máy.

Tùy vị trí đo, người dùng có thể lựa chọn đầu dò phù hợp và sử dụng đế từ khi cần cố định đầu dò trên bề mặt kim loại.

Bước 3: Bật máy

Nhấn nút nguồn để khởi động thiết bị.

Kiểm tra màn hình và biểu tượng pin trước khi bắt đầu đo.

Bước 4: Chọn đại lượng đo

Lựa chọn chế độ phù hợp:

Acceleration: đo gia tốc.
Velocity: đo vận tốc.
Displacement: đo độ dịch chuyển.
Bước 5: Đặt đầu dò

Đặt đầu dò tiếp xúc chắc chắn với bề mặt cần kiểm tra.

Đối với động cơ hoặc máy bơm, nên lựa chọn những vị trí truyền rung tốt như khu vực ổ trục hoặc thân máy gần ổ trục.

Bước 6: Đo theo các hướng X, Y, Z

Tiến hành đo lần lượt theo các hướng cần thiết.

Ghi nhận giá trị tại từng hướng để xác định hướng có mức rung lớn hơn.

Bước 7: Đọc và lưu kết quả

Quan sát giá trị trên màn hình. Khi cần lưu kết quả, sử dụng chức năng lưu dữ liệu của máy.

UT315A có khả năng lưu tới 1999 bộ dữ liệu.

Bước 8: Kết nối máy tính

Khi cần phân tích dữ liệu, kết nối UT315A với máy tính thông qua USB và sử dụng phần mềm PC tương thích.

Phần mềm có thể hỗ trợ xem và phân tích dữ liệu đo.

Lưu ý khi đo rung bằng UNI-T UT315A

Để kết quả đo có tính ổn định, người dùng nên chú ý:

Chọn đúng vị trí đo

Nên đo tại vị trí có khả năng truyền rung tốt, đặc biệt là khu vực gần ổ trục hoặc các điểm liên kết cơ khí.

Giữ đầu dò tiếp xúc chắc chắn

Đầu dò cần tiếp xúc tốt với bề mặt. Nếu đầu dò bị rung hoặc di chuyển trong quá trình đo, kết quả có thể bị ảnh hưởng.

Đo cùng một vị trí

Khi theo dõi tình trạng máy theo thời gian, nên đánh dấu vị trí đo để các lần kiểm tra sau có thể thực hiện tại cùng điểm.

Ghi nhận điều kiện vận hành

Nên ghi lại:

Tốc độ quay.
Điều kiện tải.
Thời gian đo.
Vị trí đo.
Hướng đo.
Giá trị rung.

Điều này giúp việc so sánh dữ liệu chính xác hơn.

Không chỉ dựa vào một giá trị

Một giá trị rung bất thường không nhất thiết xác định được ngay nguyên nhân hỏng hóc. Cần kết hợp dữ liệu rung với lịch sử vận hành, tình trạng máy và phương pháp chẩn đoán phù hợp.

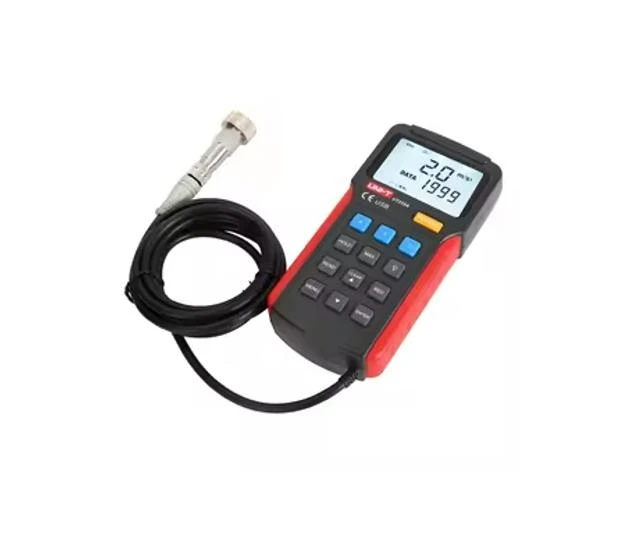

Máy đo rung động cơ UT315A

=> Download Hướng dẫn sử dụng Máy đo rung UNI-T UT315A

So sánh giữa UNI-T UT311A, UT312A và UT315A

Catalogue UNI-T xác nhận UT315A khác biệt đáng kể ở khả năng PC software, USB, lưu dữ liệu và dải tần, trong khi UT311A/UT312A sử dụng pin Lithium và màn hình TFT.

=> Tham khảo thêm: Bảng giá Máy đo độ rung UNI-T

Nên chọn model nào?

Chọn UT311A nếu ưu tiên máy nhẹ, nhỏ gọn và kiểm tra rung nhanh.

Chọn UT312A nếu cần đầu dò rời và đế hút từ tính để đo cố định trên máy móc.

Chọn UT315A nếu cần lưu dữ liệu, kết nối máy tính, phần mềm PC và phân tích FFT. Đây là model phù hợp hơn cho kỹ thuật viên bảo trì cần quản lý dữ liệu rung theo thời gian.

Câu hỏi thường gặp về UNI-T UT315A

UNI-T UT315A đo được những gì?

UT315A đo gia tốc, vận tốc và độ dịch chuyển. Dải đo lần lượt là 0–199,9 m/s², 0–19,99 cm/s và 1–1,999 mm.

UT315A có lưu dữ liệu không?

Có. Máy có khả năng lưu tới 1999 bộ dữ liệu.

UT315A có kết nối máy tính không?

Có. Thiết bị được trang bị giao tiếp USB và hỗ trợ phần mềm PC để xem, quản lý và phân tích dữ liệu.

UT315A có phân tích FFT không?

Có. UT315A hỗ trợ tính toán FFT – Fast Fourier Transform, giúp phân tích thành phần tần số của tín hiệu rung.

UT315A dùng pin gì?

Máy sử dụng pin 9V loại 6F22. Thời gian sử dụng liên tục được UNI-T công bố khoảng 8 giờ.

UT315A có đế từ không?

Có. Bộ phụ kiện được liệt kê có đầu đo đế từ, bên cạnh các loại đầu dò khác.

UT315A có đo được rung động cơ không?

Có. Đây là một trong những ứng dụng chính của thiết bị, đặc biệt trong công tác bảo trì và kiểm tra tình trạng máy móc.

UT315A khác UT312A ở điểm nào?

UT315A nổi bật hơn về lưu dữ liệu, kết nối USB, phần mềm PC và phân tích FFT. UT312A sử dụng nền tảng mới hơn với màn hình TFT màu và pin Lithium, đồng thời có đế hút từ tính.

Kết luận máy đo độ rung UNI-T

Máy đo độ rung UNI-T UT315A là lựa chọn phù hợp cho người dùng cần một thiết bị không chỉ đo rung mà còn có khả năng lưu trữ, truyền dữ liệu và phân tích kết quả trên máy tính.

Với khả năng đo gia tốc tới 199,9 m/s², vận tốc tới 19,99 cm/s, độ dịch chuyển tới 1,999 mm, dải tần gia tốc tới 10 kHz, bộ nhớ 1999 dữ liệu, kết nối USB và phần mềm PC, UT315A đáp ứng tốt nhu cầu kiểm tra động cơ, máy bơm, quạt, hộp số, ổ trục và nhiều thiết bị cơ khí khác.

Nếu mục tiêu là đo rung nhanh, có thể cân nhắc UT311A. Nếu cần đầu dò từ tính, UT312A là lựa chọn phù hợp. Còn nếu cần lưu dữ liệu và phân tích rung trên máy tính, UNI-T UT315A là model đáng ưu tiên.
