Kẹp dòng UNI-T UT-CS09D (AC 3000A)

Kẹp dòng UNI-T UT-CS09D là cảm biến dòng điện dạng kẹp mềm chuyên dụng, được thiết kế để hỗ trợ đo dòng điện xoay chiều AC lên đến 3000A. Sản phẩm sử dụng cuộn dây Rogowski linh hoạt, giúp kỹ thuật viên dễ dàng thao tác trên dây dẫn có dòng điện lớn, đặc biệt tại các vị trí chật hẹp, tủ điện công nghiệp và hệ thống phân phối điện.
Khác với kìm đo dòng có ngàm cứng truyền thống, UNI-T UT-CS09D sở hữu vòng kẹp mềm dài 45,7 cm, thuận tiện khi luồn quanh dây dẫn hoặc bó dây trong không gian hạn chế. Thiết bị có thể sử dụng cùng đồng hồ đo tương thích; khi kết hợp với ampe kìm UNI-T UT206B hoặc UT208B, sản phẩm hỗ trợ hiển thị trực tiếp dòng điện theo thiết kế của nhà sản xuất.

Nếu bạn đang tìm kiếm một cảm biến kẹp dòng AC 3000A phục vụ bảo trì điện, kiểm tra tải và đo dòng điện công nghiệp, UNI-T UT-CS09D là lựa chọn đáng cân nhắc.

Tổng quan về kẹp dòng UNI-T UT-CS09D

Thương hiệu: UNI-T
Model: UT-CS09D
Dòng điện tối đa: 3000A AC
Loại cảm biến: Kẹp dòng mềm Rogowski
Chiều dài vòng kẹp: 45,7 cm
Cấp an toàn: CAT IV 600V

UNI-T UT-CS09D là phụ kiện cảm biến dòng, không phải một đồng hồ đo độc lập thông thường. Thiết bị tiếp nhận tín hiệu dòng điện qua vòng kẹp và chuyển đổi thành tín hiệu đầu ra để đồng hồ tương thích đọc giá trị đo.
Sản phẩm phù hợp với kỹ sư điện, nhân viên bảo trì nhà máy, đơn vị thi công hệ thống điện và kỹ thuật viên cần kiểm tra dòng tải lớn mà không phải tháo rời dây dẫn.

Ưu điểm nổi bật của kẹp dòng UNI-T UT-CS09D

Đo dòng điện AC lên đến 3000A

UT-CS09D hỗ trợ đo dòng điện xoay chiều ở các thang 30A, 300A và 3000A, phù hợp để kiểm tra dòng tải trên nhiều hệ thống điện công nghiệp có dòng điện lớn.

Vòng kẹp mềm, dễ thao tác

Vòng kẹp dài 45,7 cm có khả năng uốn linh hoạt, hỗ trợ luồn quanh dây dẫn tại các vị trí chật hẹp hoặc những bó cáp mà ngàm cứng khó tiếp cận.

Kết hợp với thiết bị đo tương thích

Cảm biến có thể kết hợp với đồng hồ đo phù hợp thông qua đầu kết nối tương ứng. Khi sử dụng với UNI-T UT206B hoặc UT208B, thiết bị hỗ trợ nhận dạng thang đo và hiển thị dòng điện trực tiếp.

Hỗ trợ kiểm tra điện an toàn hơn

Thiết kế cảm biến kẹp cho phép đo dòng điện mà không cần cắt dây dẫn hoặc mắc nối tiếp vào mạch. Người sử dụng vẫn phải tuân thủ quy trình an toàn điện và giới hạn định mức của toàn bộ hệ thống đo.

Ứng dụng thực tế của UNI-T UT-CS09D

Nhờ khả năng đo dòng điện AC lớn và vòng kẹp mềm, UNI-T UT-CS09D có thể phục vụ nhiều công việc kiểm tra điện khác nhau.
- Bảo trì tủ điện công nghiệp: Kiểm tra dòng tải trên dây cấp nguồn, dây nhánh và các đường dây có tiết diện lớn.
- Kiểm tra hệ thống phân phối điện: Hỗ trợ đo dòng điện trên đường dây cấp nguồn và các nhánh tải của hệ thống điện.
- Nhà máy và xưởng sản xuất: Phục vụ kiểm tra dòng điện của máy móc, động cơ và thiết bị công nghiệp thông qua điểm đo phù hợp.
- Hệ thống HVAC: Hỗ trợ kiểm tra dòng điện của các hệ thống điều hòa công nghiệp, quạt và thiết bị vận hành bằng điện.
- Bảo trì và xử lý sự cố: Giúp kỹ thuật viên kiểm tra, so sánh dòng tải giữa các nhánh để hỗ trợ xác định tình trạng vận hành bất thường.
Lưu ý, UT-CS09D đo dòng điện xoay chiều, không dùng để đo trực tiếp dòng điện DC. Việc đo các tải có biến tần hoặc dạng sóng méo cần xem xét đặc tính tín hiệu và giới hạn tần số của cảm biến cũng như đồng hồ đi kèm.

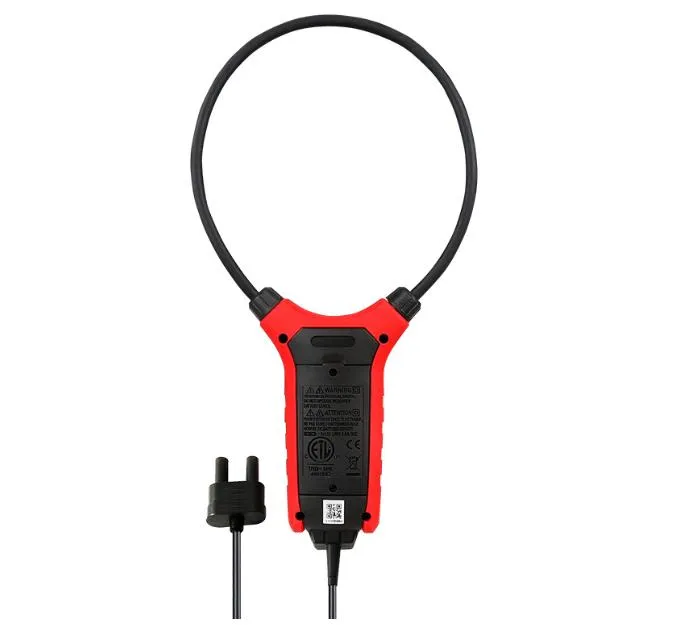

Hình ảnh: Kẹp dòng UNI-T UT-CS09D

Hướng dẫn sử dụng kẹp dòng UNI-T UT-CS09D

Để sử dụng UT-CS09D đúng cách, bạn có thể thực hiện theo các bước sau:

Bước 1: Kiểm tra thiết bị

Kiểm tra vòng kẹp, đầu nối và dây dẫn. Lắp pin đúng cực theo hướng dẫn sử dụng, đồng thời xác nhận cảm biến không bị hư hỏng trước khi đo.

Bước 2: Kết nối với đồng hồ tương thích

Kết nối cảm biến với đồng hồ theo đúng hướng dẫn của nhà sản xuất. Với UT206B hoặc UT208B, kiểm tra khả năng nhận dạng cảm biến và thang đo trước khi thực hiện phép đo.

Bước 3: Đặt vòng kẹp quanh dây dẫn

Mở vòng kẹp, luồn quanh dây dẫn cần đo rồi đóng chốt chắc chắn. Chỉ kẹp một dây dẫn cần đo, không kẹp đồng thời cả dây pha và dây trung tính nếu mục tiêu là đo dòng tải của mạch.

Bước 4: Đọc kết quả và kết thúc đo

Đọc giá trị trên thiết bị nhận tín hiệu, đối chiếu thang đo và đơn vị. Sau khi hoàn tất, tháo vòng kẹp theo quy trình an toàn, ngắt kết nối và bảo quản thiết bị đúng cách.

Lưu ý an toàn: CAT IV 600V là cấp định mức an toàn của cảm biến, không có nghĩa mọi đồng hồ kết hợp đều có cùng cấp an toàn. Cần xác nhận cấp CAT của toàn bộ hệ thống đo, tuân thủ điện áp cho phép và sử dụng phương tiện bảo hộ phù hợp. Không thao tác trên phần dẫn điện hở nếu không đủ điều kiện chuyên môn.

Phụ kiện đi kèm UNI-T UT-CS09D

Theo danh mục phụ kiện tiêu chuẩn của nhà sản xuất, bộ sản phẩm gồm:

- Kẹp dòng mềm UNI-T UT-CS09D.
- Pin 1,5V loại R03/AAA.
- Adapter BNC.
- Hướng dẫn sử dụng bằng tiếng Anh.

Khi đặt hàng, nên xác nhận lại số lượng phụ kiện thực tế theo bộ hàng được cung cấp. Nếu cần sử dụng với một model đồng hồ khác, hãy kiểm tra loại đầu nối và tín hiệu đầu ra tương thích trước khi mua.

Vì sao nên chọn kẹp dòng UNI-T UT-CS09D?

UNI-T UT-CS09D là giải pháp phù hợp cho người dùng cần mở rộng khả năng đo dòng điện AC của đồng hồ hiện có. Sản phẩm có ba điểm đáng chú ý: dải đo lên đến 3000A, vòng kẹp mềm linh hoạt và khả năng kết hợp với một số thiết bị đo tương thích của UNI-T.
So với các loại ampe kìm có ngàm cứng, thiết kế vòng mềm có lợi thế khi cần luồn vào bó cáp lớn hoặc vị trí thao tác hạn chế. Tuy nhiên, UT-CS09D là cảm biến phụ trợ chứ không thay thế hoàn toàn một chiếc ampe kìm độc lập; người mua cần lựa chọn đúng đồng hồ nhận tín hiệu.
Nếu công việc thường xuyên liên quan đến hệ thống điện công nghiệp, đường dây dòng tải lớn hoặc bảo trì tủ điện, đây là phụ kiện đáng cân nhắc để bổ sung vào bộ thiết bị đo chuyên nghiệp.

Câu hỏi thường gặp về UNI-T UT-CS09D

1. UNI-T UT-CS09D đo dòng điện tối đa bao nhiêu?

Thiết bị hỗ trợ đo dòng điện xoay chiều AC đến 3000A, với các thang 30A, 300A và 3000A.

2. UT-CS09D có đo được dòng điện DC không?

Không. UT-CS09D được thiết kế để đo dòng điện AC, không phải cảm biến đo dòng DC.

3. UT-CS09D có màn hình hiển thị riêng không?

Không có màn hình hiển thị số đo độc lập như một đồng hồ đo hoàn chỉnh. Cảm biến cần kết nối với thiết bị đo tương thích để đọc giá trị.

4. UNI-T UT-CS09D có dùng được với UT206B và UT208B không?

Có. Theo tài liệu của UNI-T, cảm biến hỗ trợ kết nối với UT206B và UT208B để nhận dạng thang đo và hiển thị trực tiếp dòng điện. Với model khác, cần kiểm tra khả năng tương thích trước khi sử dụng.

5. Vòng kẹp của UT-CS09D dài bao nhiêu?

Chiều dài vòng kẹp mềm là 45,7 cm, tương đương 18 inch, thuận tiện khi thao tác trên các bó dây lớn.

6. UT-CS09D có phù hợp để đo dòng điện trong tủ điện không?

Có thể sử dụng nếu kích thước vòng kẹp phù hợp, thiết bị đo tương thích và đáp ứng đầy đủ các yêu cầu an toàn điện tại vị trí đo.

=> Kết luận về UT-CS09D

Kẹp dòng UNI-T UT-CS09D là cảm biến dòng điện AC dạng kẹp mềm, có khả năng đo đến 3000A, phù hợp cho các công việc kiểm tra và bảo trì hệ thống điện công nghiệp. Thiết kế linh hoạt, chiều dài vòng kẹp 45,7 cm và khả năng kết hợp với đồng hồ tương thích giúp sản phẩm hữu ích trong những vị trí mà ngàm kẹp cứng khó thao tác.
Để lựa chọn đúng thiết bị, khách hàng nên xác định dòng điện cần đo, model đồng hồ đang sử dụng và điều kiện thực tế tại điểm đo trước khi đặt hàng.
