Ampe kìm UNI-T UT216B - Đo AC 600A, True RMS, NCV, VFC

Ampe kìm UNI-T UT216B là thiết bị đo điện cầm tay thuộc dòng UT216 của UNI-T, được thiết kế cho các công việc kiểm tra và bảo trì hệ thống điện dân dụng, công nghiệp, tủ điện, máy móc và thiết bị điện. Thiết bị nổi bật với khả năng đo dòng điện AC lên đến 600A, đo điện áp AC 750V/DC 1000V và tích hợp công nghệ True RMS giúp đo chính xác hơn với các tín hiệu AC không thuần sin.

Bên cạnh chức năng đo dòng điện bằng ngàm kẹp, UNI-T UT216B còn tích hợp nhiều chức năng đo và kiểm tra như điện trở, điện dung, tần số, diode, thông mạch, NCV và VFC. Thiết kế nhỏ gọn, ngàm kẹp mở tối đa 30mm, màn hình LCD 6000 counts cùng đèn nền và đèn pin LED giúp UT216B phù hợp với kỹ thuật viên điện cần một thiết bị đa năng để sử dụng hàng ngày.

Theo thông số từ UNI-T, UT216B có cấp bảo vệ CAT II 1000V/CAT III 600V, trở kháng đầu vào DCV ≥10MΩ và hỗ trợ Auto Range.

Tổng quan về ampe kìm UNI-T UT216B

UNI-T UT216B là ampe kìm True RMS 600A thuộc dòng UT216. Sản phẩm được thiết kế theo hướng nhỏ gọn nhưng vẫn cung cấp nhiều chức năng cần thiết cho công việc đo điện.

Không giống đồng hồ vạn năng phải đấu que đo trực tiếp vào mạch khi đo dòng điện, UT216B sử dụng ngàm kẹp để đo dòng AC. Điều này giúp kỹ thuật viên kiểm tra dòng điện thuận tiện hơn trong quá trình bảo trì hệ thống.

UT216B có khả năng đo dòng AC tối đa 600A, điện áp AC tối đa 750V, điện áp DC tối đa 1000V, điện trở đến 60MΩ, điện dung đến 60mF và tần số từ 10Hz đến 1MHz.

Một điểm đáng chú ý là UT216B hỗ trợ True RMS, VFC và NCV, giúp thiết bị đáp ứng tốt hơn các công việc kiểm tra điện hiện đại.

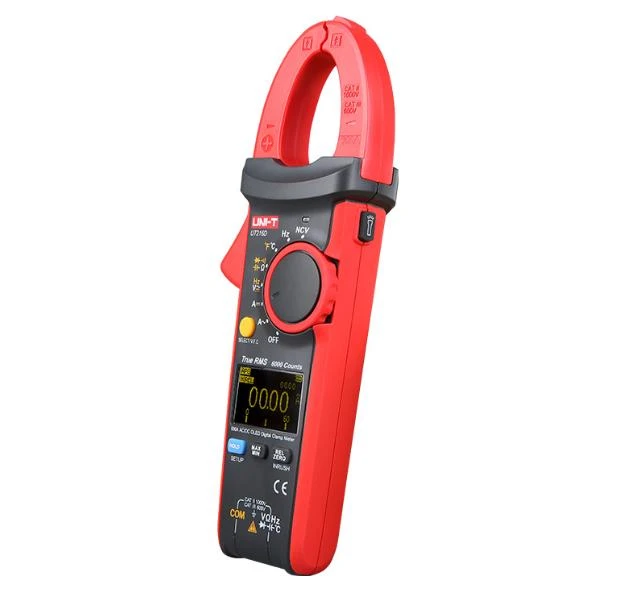

UNI-T UT216B – Đo AC 600A, True RMS, NCV, VFC

Ưu điểm và chức năng nổi bật của UNI-T UT216B

Ưu điểm UNI-T UT216B

Đo dòng AC lên đến 600A

Chức năng quan trọng nhất của UT216B là đo dòng điện xoay chiều với dải đo lên tới 600A.

Thay vì phải tháo dây dẫn khỏi mạch, người sử dụng chỉ cần mở ngàm kẹp và đưa dây dẫn cần kiểm tra vào bên trong ngàm. Cách đo này đặc biệt thuận tiện khi kiểm tra:

Tủ điện.
Động cơ.
Máy móc công nghiệp.
Hệ thống điện dân dụng.
Điều hòa.
Máy bơm.
Hệ thống phân phối điện.

Độ chính xác dòng AC của UT216B được UNI-T công bố ở mức ±(2.5%+5).

Công nghệ True RMS

True RMS là một trong những tính năng quan trọng của UT216B.

Trong thực tế, dòng điện AC không phải lúc nào cũng có dạng sóng sin lý tưởng. Các thiết bị như biến tần, nguồn switching, bộ điều khiển động cơ và nhiều thiết bị điện tử có thể tạo ra dạng sóng bị méo.

UT216B sử dụng True RMS để tính giá trị RMS thực của tín hiệu AC, từ đó hỗ trợ kết quả đo phù hợp hơn khi làm việc với các tải có dạng sóng không lý tưởng.

Đây là ưu điểm đáng chú ý khi sử dụng ampe kìm trong môi trường điện công nghiệp.

Đo điện áp AC 750V và DC 1000V

Ngoài đo dòng điện, UT216B còn có khả năng đo:

AC Voltage: 750V
DC Voltage: 1000V

Độ chính xác được công bố lần lượt là ±(1.2%+5) đối với ACV và ±(0.8%+1) đối với DCV.

Nhờ vậy, kỹ thuật viên có thể sử dụng một thiết bị cho nhiều công việc kiểm tra điện thay vì phải mang theo nhiều dụng cụ đo riêng biệt.

Tích hợp chức năng VFC

UT216B hỗ trợ VFC – Variable Frequency Control, cho phép đo điện áp/dòng điện AC trong các ứng dụng có liên quan đến tín hiệu biến tần.

Đây là tính năng hữu ích khi kiểm tra các hệ thống sử dụng thiết bị điều khiển tốc độ động cơ hoặc các tải điện có tần số thay đổi.

UNI-T xác nhận UT216B có chức năng VFC trong dòng UT216.

Phát hiện điện áp không tiếp xúc NCV

NCV (Non-Contact Voltage) cho phép kiểm tra sự hiện diện của điện áp mà không cần tiếp xúc trực tiếp bằng que đo.

Tính năng này rất tiện lợi khi:

Kiểm tra nhanh dây dẫn.
Xác định dây có điện.
Kiểm tra ổ cắm.
Kiểm tra khu vực nghi có điện áp.

NCV là chức năng hỗ trợ kiểm tra nhanh; khi cần xác định chính xác điện áp, người dùng vẫn nên thực hiện phép đo bằng phương pháp phù hợp.

Đo điện trở, điện dung và tần số

UT216B không chỉ là ampe kìm đo dòng.

Thiết bị còn hỗ trợ:

Điện trở: lên đến 60MΩ.

Điện dung: lên đến 60mF.

Tần số: 10Hz–1MHz.

Nhờ đó, UT216B có thể hỗ trợ nhiều công việc kiểm tra linh kiện và mạch điện trong quá trình bảo trì.

Ngàm kẹp mở 30mm

UT216B có ngàm kẹp với độ mở tối đa khoảng 30mm.

Kích thước này phù hợp với nhiều loại dây dẫn sử dụng trong hệ thống điện dân dụng và công nghiệp.

Thiết kế dạng ampe kìm cũng giúp kỹ thuật viên thao tác nhanh khi đo dòng điện mà không cần tháo dây khỏi mạch.

Màn hình 6000 counts, có đèn nền

UT216B sử dụng màn hình LCD kích thước 38 × 24mm, hiển thị tối đa 6000 counts.

Đèn nền giúp quan sát kết quả trong khu vực ánh sáng yếu.

Ngoài ra, thiết bị còn được trang bị đèn pin LED, hỗ trợ chiếu sáng vị trí làm việc khi kiểm tra tủ điện hoặc máy móc trong không gian thiếu sáng.

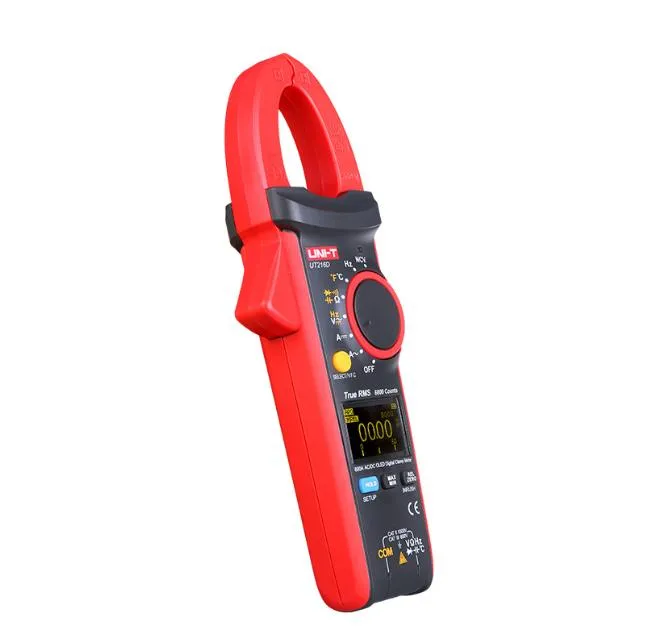

Ampe kìm UNI-T UT216B

Các chức năng đo của ampe kìm UT216B

UT216B được tích hợp khá nhiều chức năng trong một thiết bị nhỏ gọn:

Đo dòng điện AC

Dải đo tối đa 600A, sử dụng phương pháp kẹp dòng.

Đo điện áp AC/DC

Hỗ trợ AC đến 750V và DC đến 1000V.

Đo điện trở

Dải đo tối đa 60MΩ.

Đo điện dung

Dải đo tối đa 60mF.

Đo tần số

Dải đo từ 10Hz đến 1MHz.

Kiểm tra diode

Hỗ trợ kiểm tra diode với điện áp thử khoảng 3V.

Kiểm tra thông mạch

Có cảnh báo bằng âm thanh khi mạch đáp ứng điều kiện thông mạch.

NCV

Phát hiện điện áp không tiếp xúc.

VFC

Hỗ trợ kiểm tra tín hiệu điện liên quan đến tải biến tần.

Ứng dụng của ampe kìm UNI-T UT216B

Kiểm tra tủ điện

UT216B phù hợp để kiểm tra dòng điện, điện áp và các thông số cơ bản trong tủ điện.

Kỹ thuật viên có thể sử dụng ampe kìm để kiểm tra nhanh dòng tải của từng nhánh mà không cần tháo dây dẫn.

Bảo trì máy móc công nghiệp

Trong nhà máy, dòng điện là một thông số quan trọng để đánh giá tình trạng vận hành của nhiều loại máy.

UT216B có thể hỗ trợ kiểm tra:

Động cơ điện.
Máy bơm.
Quạt công nghiệp.
Máy nén.
Máy sản xuất.
Hệ thống điều khiển.
Kiểm tra hệ thống điện dân dụng

Với khả năng đo AC 600A và điện áp AC 750V, UT216B có thể phục vụ các công việc kiểm tra hệ thống điện trong nhà ở, văn phòng, cửa hàng và công trình.

Kiểm tra thiết bị điện

UT216B cũng có thể được sử dụng để kiểm tra các thiết bị điện khi bảo trì hoặc sửa chữa.

Các chức năng đo điện áp, điện trở, điện dung và tần số giúp giảm số lượng thiết bị cần mang theo.

Kiểm tra hệ thống sử dụng biến tần

Nhờ chức năng VFC, UT216B có thể hỗ trợ kỹ thuật viên trong các ứng dụng có sử dụng biến tần và điều khiển tốc độ động cơ.

UNI-T UT216B nhỏ gọn đo chính xác

Hướng dẫn sử dụng ampe kìm UNI-T UT216B

Bước 1: Kiểm tra thiết bị

Kiểm tra thân máy, ngàm kẹp, que đo và pin trước khi sử dụng.

Không sử dụng thiết bị nếu phát hiện vỏ máy hoặc phụ kiện bị hư hỏng.

Bước 2: Chọn chức năng đo

Xoay núm chọn sang chức năng cần sử dụng:

ACA: đo dòng AC.
ACV: đo điện áp AC.
DCV: đo điện áp DC.
Ω: đo điện trở.
CAP: đo điện dung.
Hz: đo tần số.
Diode/Continuity: kiểm tra diode/thông mạch.
Bước 3: Đo dòng điện bằng ngàm kẹp

Chọn chức năng đo dòng AC.

Mở ngàm kẹp, đưa một dây dẫn vào giữa ngàm rồi đóng ngàm lại.

Không nên đưa đồng thời cả dây pha và dây trung tính vào ngàm khi muốn đo dòng tải của một dây, bởi từ trường của hai dây có thể triệt tiêu nhau và cho kết quả không đúng mục đích đo.

Bước 4: Đọc kết quả

Quan sát giá trị hiển thị trên màn hình.

UT216B hỗ trợ Auto Range nên thiết bị có thể tự động lựa chọn thang đo phù hợp.

Bước 5: Sử dụng HOLD hoặc MAX/MIN

Có thể sử dụng:

HOLD: giữ giá trị đo trên màn hình.
MAX/MIN: theo dõi giá trị lớn nhất/nhỏ nhất.
REL: đo tương đối.

Các chức năng này giúp thuận tiện hơn khi kiểm tra thiết bị trong môi trường khó quan sát màn hình.

UNI-T UT216B phù hợp với ai?

Ampe kìm UNI-T UT216B phù hợp với:

Kỹ thuật viên điện.
Thợ điện dân dụng.
Kỹ thuật viên điện công nghiệp.
Nhân viên bảo trì nhà máy.
Kỹ thuật viên sửa chữa máy móc.
Kỹ thuật viên HVAC.
Đơn vị lắp đặt và bảo trì tủ điện.
Người cần ampe kìm True RMS đa chức năng.

Với trọng lượng chỉ khoảng 231,7g và kích thước 220 × 75 × 40mm, UT216B tương đối thuận tiện để mang theo trong quá trình làm việc.

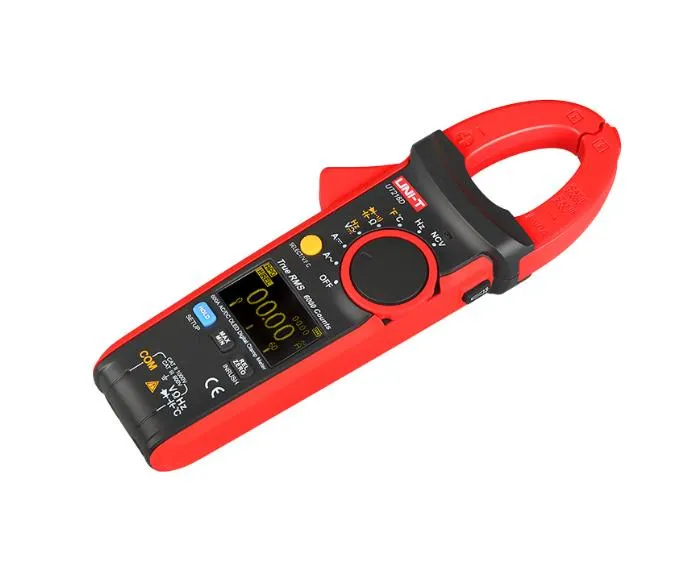

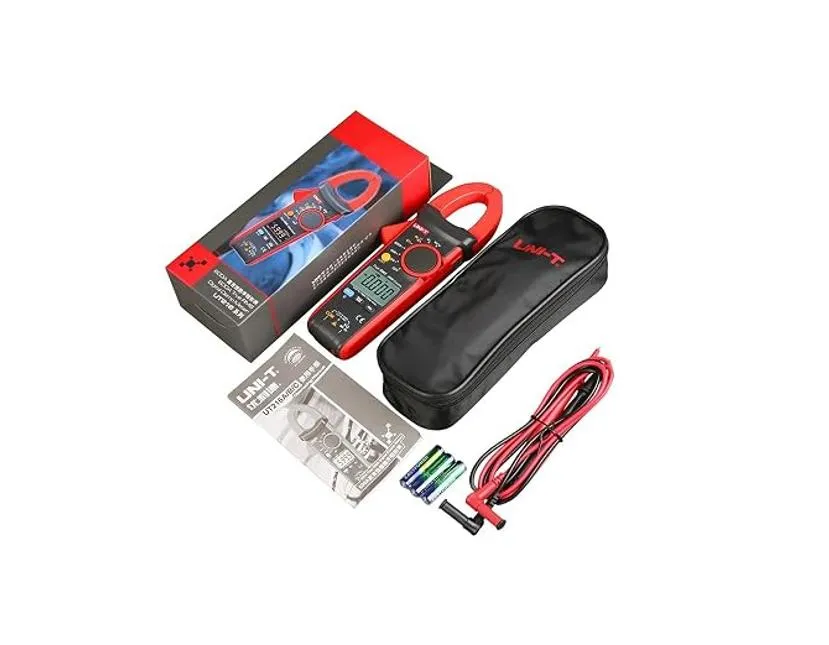

Hình ảnh thực tế UNI-T UT216B

Câu hỏi thường gặp về UNI-T UT216B

UNI-T UT216B đo được dòng điện tối đa bao nhiêu?

UT216B đo dòng điện AC tối đa 600A. Độ chính xác dòng AC được công bố là ±(2.5%+5).

UT216B có True RMS không?

Có. True RMS là một trong những tính năng chính của dòng UT216 và UT216B.

UT216B có đo dòng DC không?

Không. Theo bảng thông số chính thức của UNI-T, UT216B hỗ trợ đo AC 600A, trong khi các model UT216C/UT216D mới có chức năng đo dòng DC.

UT216B có đo điện áp 220V không?

Có. UT216B có chức năng đo điện áp AC đến 750V, vì vậy có thể sử dụng để kiểm tra điện áp trong các hệ thống điện phù hợp với giới hạn và cấp an toàn của thiết bị.

Ngàm kẹp UT216B mở được bao nhiêu?

Ngàm kẹp có độ mở tối đa khoảng 30mm.

UT216B có đo điện dung không?

Có. Dải đo điện dung của UT216B lên đến 60mF.

UT216B có đo tần số không?

Có. UT216B hỗ trợ đo tần số trong khoảng 10Hz–1MHz với độ chính xác công bố ±(0.1%+4).

UT216B có chức năng NCV không?

Có. NCV cho phép kiểm tra nhanh sự hiện diện của điện áp mà không cần tiếp xúc trực tiếp với dây dẫn.

Vì sao nên chọn ampe kìm UNI-T UT216B?

UT216B tập trung vào sự cân bằng giữa khả năng đo, chức năng và tính cơ động.

Một số ưu điểm đáng chú ý:

Đo dòng AC đến 600A.
Công nghệ True RMS.
Đo điện áp AC 750V/DC 1000V.
Đo điện trở, điện dung và tần số.
Hỗ trợ VFC.
Tích hợp NCV.
Ngàm kẹp 30mm.
Màn hình 6000 counts.
Có đèn nền.
Có đèn pin LED.
Có MAX/MIN, REL và HOLD.
Thiết kế nhỏ gọn, trọng lượng khoảng 231,7g.
Cấp an toàn CAT II 1000V/CAT III 600V.

=> Kết luận về ampe kìm UNI-T UT216B

Ampe kìm UNI-T UT216B là lựa chọn phù hợp cho người dùng cần một thiết bị đo điện đa năng với khả năng đo dòng AC 600A, True RMS, đo điện áp AC/DC, điện trở, điện dung, tần số, NCV và VFC.

Thiết kế ngàm kẹp 30mm, màn hình 6000 counts, đèn nền, đèn pin LED cùng các chức năng MAX/MIN, REL và HOLD giúp thiết bị đáp ứng tốt các công việc kiểm tra và bảo trì điện hàng ngày.

Nếu nhu cầu chính là đo dòng AC và cần một ampe kìm True RMS đa chức năng, UT216B có cấu hình phù hợp cho cả điện dân dụng và bảo trì điện công nghiệp.

Lưu ý: UT216B không đo dòng DC; nếu cần đo cả AC và DC, có thể xem xét các model khác trong dòng UT216 như UT216C hoặc UT216D.
